一、性能

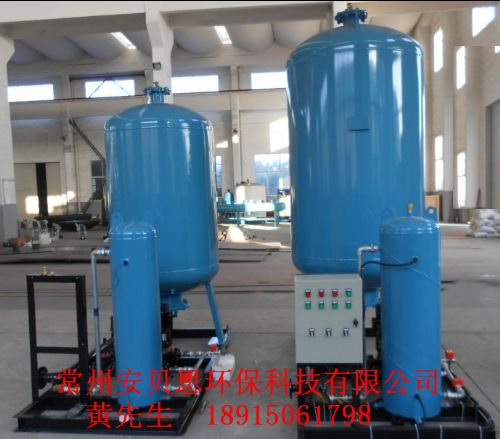

该装置是由变送单元（压力
传感器）、控制单元、执行单元和泵组组成。控制单元定时（可设定）采集变送单元提供的电信号，再与设定的压力参数对比（压力和精度可调），根据比较结果向执行单元发出指令，控制补
水泵的启停或转速及
电磁阀泄压，完成压力控制过程。
该装置数字显示，直观明了，根据补水压力及补水量的不同，可配置不同的小容量缓冲压力
膨胀罐，减少水泵启动次数，适用于一般规模的系统和压力。
二、选型说明
1. 装置补水量：一般为系统循环水量的4％；
装置补水压力：装置补水压力比系统*高点垂直高差高3-5m，并考虑补水管网阻力。
2. 当系统属于3万平米以下的小系统时，建议使用数字定压装置。大系统时可选用变频补水定压装置。当系统要求压力稳定精度高至±0.2m水柱时，应*旁路变频恒压补水装置。
3. 使用条件：环境温度0—40℃；介质温度≤80℃；无强烈震动。
4. 我公司可根据用户的具体情况进行设计选型。
三、装置说明
1．由变送单元、控制单元、执行单元和泵组组成。
2．装置包括
控制柜一台，其中：定压装置包括DDC多功能控制器一套、补水泵一台、远传
压力表（或压力
变送器）一套、容量不一的小型膨胀罐一个、电磁阀组件一套、阀门、机架等。
四、参数表
采暖面积
万m2 补水量m3/h 扬程m
电机功率KW 外型尺寸L×W×H(米) 接口管径d
1-2 2 36—48 1.1 0.9×0.9×0.90 DN32
60—72 1.5 0.9×0.9×1.00 DN32
84—108 2.2 0.9×0.9×1.20 DN32
120 3 0.9×0.9×1.25 DN32
3-4 4 33 1.1 0.9×0.9×0.90 DN32
44 1.5 0.9×0.9×0.95 DN32
55—66 2.2 0.9×0.9×1.00 DN32
77—99 3 0.9×0.9×1.25 DN32
110 4 0.9×0.9×1.30 DN32
5-7 8 36 1.5 0.9×0.9×0.95 DN40
48—60 2.2 0.9×0.9×1.05 DN40
72—84 3 0.9×0.9×1.20 DN40
98—120 4 0.9×0.9×1.35 DN40
8-10 12 30—60 4 0.9×0.9×1.25 DN50
75—90 5.5 0.9×0.9×1.45 DN50
105—120 7.5 0.9×0.9×1.60 DN50
