以聚天门冬氨酸酯及其改性树脂为主要成膜物，加入颜
填料(
清漆不加)、溶剂等辅料作为助剂，多异氰酸酯树脂为
固化剂，使用手刷、辊涂、普通喷涂、普通无气喷涂方式施工生成的弹性体
防水涂料。

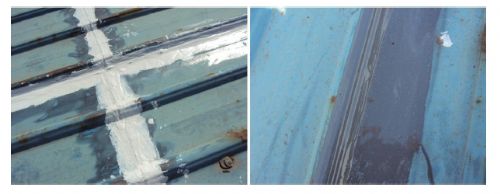

一．目前使用
彩钢瓦屋面防水材料存在的弊病
1.传统
密封胶易老化，容易受温度影响。密封胶在凝固时必定要收缩, 这时胶与框体之间会产生分离；且彩钢瓦屋面长时间的暴晒会加速了密封胶的老化，在热胀冷缩的条件下，
耐候胶很快会失去功效。
2.传统防水涂料（如
丙烯酸涂料）延伸率较低，因屋面颤动易出现裂缝，且暴晒于户外，传统防水涂料就很容易老化龟裂。
采用新型天冬聚脲防水涂料，可解决目前传统
防水材料应用于彩钢瓦防护中存在的问题。解决方案如下：
1.局部接缝涂刷：在彩钢瓦接缝15-20cm处涂刷天冬聚脲涂料，密封了彩钢瓦间的缝隙。天冬聚脲所具备的
弹性漆膜，可避免彩钢瓦受热胀冷缩而造成涂层开裂，从而有效地防止接缝处渗水漏水。
2.整体屋面满铺：结合实地工程情况，设计出天冬聚脲涂料整体涂刷方案，将彩钢瓦屋面全部覆盖天冬聚脲涂料，可避免因暴晒户外而出现
油漆老化脱落，从而防止了彩钢瓦（基材）受锈蚀老化，令其使用寿命可延长多20年，而无需频繁更换彩钢瓦，节约了涂料修补的成本和彩钢瓦的浪费。
或许你需要的是 天冬聚脲涂料可以满足
耐晒，户外20年不变色，不粉化，不龟裂 通过4000小时QUVa测试，耐紫外线超强
与金属基材附着力优异、粘结力牢、封闭性好 基层附着力>6Mpa
防水与装饰一体化 颜色多样，装饰屋面
耐磨，耐酸碱，雨水 5％ H2SO4/NAOH溶液，30天漆膜完好，无起泡
弹性好，强度高，防止彩钢瓦的形变而造成漏水 拉伸强度＞15Mpa，延伸率＞300％
二.天冬聚脲防水涂料给你带来：
1.耐晒，对彩钢瓦进行户外长期保护。
2.与金属基材附着力优异、粘结力牢、封闭性好，避免漆膜脱落、接缝处开裂、渗 透漏水等问题。
3.克服传统涂料“强度低”问题，天冬聚脲提供高弹性、高强度的“双高”漆膜， 防止漆膜因彩钢瓦形变而造成漏水。
4.-35度气候下，漆膜不受影响，解决冬天受冻开裂问题，较长时间内不必修补。
5.防水装饰一体化。可多颜色，艺术效果装饰屋顶。
6.克服了传统聚脲凝胶时间过快，需要专门设备进行施工的弊端。

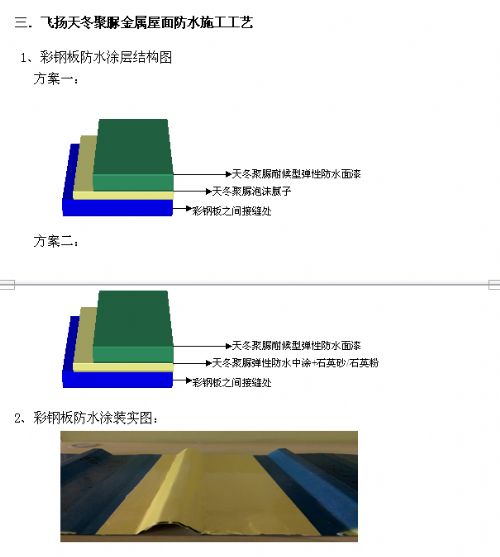

3、各涂层材料说明
底涂层: 天冬聚脲防水中涂+
石英砂/
石英粉-->具有超强的防水性能，一次成膜厚，高断裂伸长率和很好的附着力，耐冲击性，防止整个涂层因混凝土开裂而破坏。
中涂层: 天冬聚脲泡沫腻子-->与金属等基材附着力优异、粘结强度高、低温柔韧性能佳、封闭效果好。
面涂层: 天冬聚脲防水面漆-->超强耐候，耐色变，超强耐磨，超强抗开裂、耐冲击，涂膜丰满。
4、技术指标
天冬聚脲防水涂层
抗压强度 MPa 70
抗冲击性 kg.cm 50
抗弯强度 MPa 40
附着力 级 1
耐磨性g(500g/750r) ≤0.03
耐5％硫酸 48h无明显变化
耐5％氢氧化钠 48h无明显变化
耐3％氯化钠 48h无明显变化
耐溶剂、油污 耐
注：以上数据系依据实验室标准环境制样检测所得，仅供参考。
5、施工工序
天冬聚脲防水层
1、基面处理：基面清理、除油、打磨、去除浮浆，要求平整、洁净、干燥
2、腻子层：聚脲腻子按比例混合均匀，刷涂或刮涂；或用天冬聚脲防水中涂与石英砂/石英粉按比例混合均匀替代，刷涂或刮涂。
3、面涂层：除尘，辊涂聚脲面涂一遍，8-12小时后施工下一道工序；
4、漆膜养护7天
