技术参数

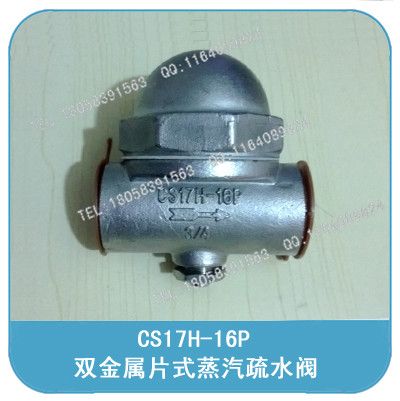

※ 类别:双金属片式
疏水阀,热静力型疏水阀
※ 公称通径( DN ): 15-50mm
※ 工作压力( PN ): 0.01-1.6Mpa
※ *高工作温度 (TMO) :220 ℃
※ 连接方式:
法兰、螺纹、承插焊
优点
疏水阀中结构*坚固的疏水阀。双金属片式疏水阀的优点是:不怕水击,耐高压,体积小,重量轻,不怕冻,能自动排空气,任意位置都可安装;背压率大于 80% 。 双金属片式疏水阀适用于蒸汽管主
管道、管网伴热、仪表伴热、生活采暖和允许存有高温凝结水的加热设备疏水,使用范围很广。
特点
1.可调整凝结水的排放温度,有效地利用凝结水的显热。
2.阀前始终有凝结水,形成水封,无蒸汽泄漏。
3.可任意角度安装,并随时可调整排水温度。
4.抗水击,排气性能优良。
5.球面关闭方式,使用寿命长
工作原理
是由双金属片感温元件带动阀心进行开关阀门。当装置刚起动时,管道出现低温冷凝水,双金属片是平展的,
阀芯在
弹簧的弹力下处于开启位置。当冷凝水温度渐渐升高,双金属片感温元件开始弯曲变形,并把阀心推向关闭位置。在冷凝水达到饱和温度之前,疏水阀完全关闭。阀前始终存有高温凝结水,无蒸汽泄漏,节能效果好。
