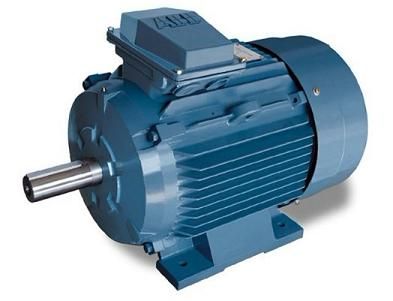

是ABB公司设计的2000款系列产品中的基本系列,符合欧共体||级效率标准。
电机的设计与制造符合IEC 60034、IEC 60072、DIN 42673、BS 4999、GB 755、GB 10069和Q/JBQS 27。M2QA系列电机具有较好的电气与机械性能。
·高效率
1.1KW-90KW 2P 4P电机在S1工作制下，M2QA系列达到CEMEP-EU的II级效率标准，具有较好的节能效果。
·宽电压设计
高至690V且可应用于50Hz和60Hz电网。
·可靠的绕组
采用进口*新技术的
绝缘材料，可达到F级绝缘（B级-80K温升），确保了绕组的较长的寿命。
·强抗腐蚀保护
电机经过抗环境腐蚀设计能够保持较长寿命。
·
轴承具有较高承载能力
配置深沟槽滚球轴承使得电机寿命大大延长。71-250mm中心高的铸铁电机配备终生免维护轴承，280-355mm的电机作为标准配置装有注油孔。
·低噪音水平
通过优化电磁及电气设计，改善冷却系统，及结构优化保证M2QA系列总体较低噪音水平。
·额外的绕组保护
根据客户要求可加装PTC热敏电阻，热敏开关和防冷凝加热带等绕组保护附件。
机械设计
全封闭自扇冷设计，IP55防护等级及重负载设计，同时采用强抗腐蚀铸铁材料使得M2QA系列电机可以适应各种环境。电机的机械结构非常坚固，280-355mm中心高的电机标准配置排水孔及塞子。
灵活的引出线方向。电机
接线盒的安装方式可在电机顶部、左侧 、右侧,接线盒自身可旋转安装,71-132机座的接线盒可旋转4*90方向。160及以上机座接线盒可旋转2*180方向。
电机针对不同环境及应用要求有多种可选配置，如更高的防护等级，绝缘水平，防尘保护，
密封圈，防雨装置等等。
型号说明
M2QA 112 M 2 A
M2QA--型号标记 112--机座号（以转轴中心高mm表示） M--机座长度 2--极数 A--铁芯长度
使用条件
·海拔不超过1000m
·环境空气温度随季节而变化，但不超过+40℃
电压、频率及工作方式
·工作电压：220-240V 380-420V 660-690V
·额定频率：50/60Hz
·工作方式：连续（S1）
·绝缘等级：F（可应客户要求供B级绝缘产品）
轴承型号
(NSK轴承） （可选SKF轴承）标准轴承型号 电缆接
采用（3KW及以下功率电机220-240V/380-420V，4KW及以上功率电机380-420V/660-690V，△/Y）宽电压设计，电机在各种电压工况下的效率、功率因数及转速略有变化。
如用户需要特定工作电压可按特殊要求供应。
