轻型龙门式数控火焰切割机D308C1

  • 价格:80000元/台
  • 产地:佛山
  • 品牌:德诚
  • 型号:d308C1
  • 规格:3*8m
  • 联系:杨富竣 0757-28913321 15920194048
              联系我时请告知是在建材采购网看到的
  • 公司:佛山友创机械有限公司
  • 产品介绍
     采用双边驱动,运行稳定,配置好,工作效率高,可用于各种异形碳钢、锰钢、不锈钢等金属材料的大、中、小型钢板下料。还可根据用户要求配置多把割炬。

    特点:
    1、横梁:采用方管对焊结构,具有刚性好,精度高,自重轻,惯量小的特点。所有焊接件均振动时效去应力处理,有效的防止了结构变形;

    2、纵、横向驱动:均采用精密齿轮齿条(7级精度)传动。横向导轨采用台湾进口的直线导轨,纵向导轨是由精密加工的特质钢轨制成,保证了切割机的运行平稳,精度高,且经久耐用,清洁美观;减速采用德国原装进口的行星齿轮减速器,可以非常完美的保证运动的精度和平衡度;

    3、纵向驱动架(端架):两端装有水平导向轮,可调整驱动架底部偏心轮对导轨的压紧程度,使整机在运动中保持稳定的导向;

    4、驱动系统选用世界*产品——日本原装进口松下伺服电机和驱动技术,使整机运行平稳,速度变速范围宽,加速时间短;

    5、简单易用的自动编程系统,使数控编程不再复杂,轻而易举;

    6、数控控制系统采用上海交大数控切割机控制系统,配合PLC作输入输出控制,使该电气系统具有优良稳定性和超强抗干扰;

    主要技术性能指标:

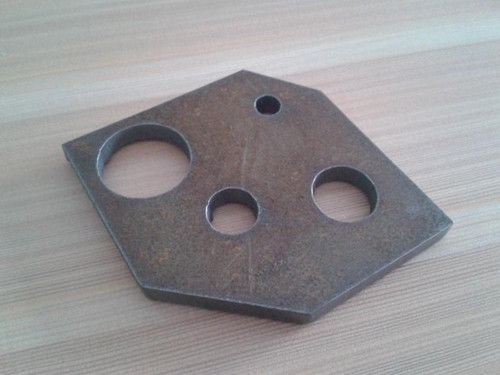

    1、切割形状:可编程切割直线和圆弧构成的任意平面形状钢板零件;
    2、切割精度:国家标准JB/T10045.3-99;
    3、切割宽度:横向跨度3000mm,有效切割宽度2200mm;
    4、轨道长度:轨道长度4000mm,有效切割长度3000mm,可以根据客户需求加长;
    5、割炬配置:割炬系统一套;
    6、切割厚度:火焰切割5-200mm,等离子切割厚度由用户所选定的等离子电源决定;
    7、点火调高:自动点火,电容式火焰自动调高系统或弧压式等离子自动调高系统;
    8、数控系统:数控控制系统采用上海交大数控切割机控制系统,简单易用,稳定可靠;
    9、数控编程:基于AutoCAD的全自动图形化编程软件;
    10、文件传输:配USB接口;
    11、切割气体:氧气+乙炔 或丙烷;
    12、调速范围:0---5000mm/min(米/分钟)。

    系 统 特 性
    1) 采用32位高性能CPU和超大规模可编程器件FPGA,运用实时多任务控制技术和硬件插补技术,工作时高稳定性。
    2) 整机工艺结构合理,配合全光耦隔离控制,超强的等离子抗干扰能力。3) 256M超大的加工文件存储空间,满足各种复杂程序的运行与加工,轻松处理大程序的运行。
    4) 采用ARM7处理器技术,程序运行速度和界面刷新速度更快。
    5) 等离子起弧检测、初始定位、拐角信号控制功能。
    6) 图形库功能。
    7) 帮助功能,对于初级用户使用更加简单。
    8) 图形处理功能,对加工的图形进行排料、旋转和X、Y镜像功能
    9) 更换割枪枪嘴、位移穿孔、移动零件功能
    10) 文件名称可以显示中文名称,方便用户直观的辨别出存储的文件内容。
    11) 断点恢复功能,加工过程中断电保护。
    12) 轨迹可以连续回退至原点。
    13) 延时、预热、穿孔功能。
    14) 图形显示,实时轨迹移动显示。
    15) 可将数控系统内的加工文件拷贝到U盘中。
    16) 用户可以用U盘下载更新*新应用程序进行更新升级。
    17) 轨迹输入采用U盘传输CAD进行套料后的加工文件和现场手动编写G代码两种方式。
    18) USB、RS232串口通讯控制,U盘直接读取文件功能,便捷的现场操作。19) 步进电机采用高细分驱动器,精度高、运行平稳。
