一·是我公司推出的*新产品，其中一集群系统可以控制无限量部电梯进行同时双向通话，无需布线，减少了日常使用的维护成本，为管理中心提供了一个全面双工通话呼叫的解决方案，其采用*先进的数字双工结合无线技术，特别根据用户使用习惯进行优化设计，我们相信这个易于使用的无线双工通话系统将给你带来方便稳定可靠的通讯。
二·功能介绍：
1·通话：当电梯使用过程中发生故障停机或停电困人等意外情况时电梯乘客可轻按“呼叫”键向值班室发出呼叫信号。
2·特点：乘客一键自动报警、语音录音呼叫，无需其他操作；管理中心警声、LED显示器、语音提示呼叫方位与示警；
3·优势：一键式呼叫、方便快捷，能有效解决监控中心、机房、轿厢、轿顶、坑底多方双向通话。无须布线大量节约了昂贵的线路成本；大量节约了由于线路故障、老化等因素而带来的维护成本；完全杜绝了由于铺设线路而带来的对楼宇寄道路的破坏；监控中心位置可以根据需要任意调整，无需任何线路调整；整个系统施工极为简单、施工周期短、见效快；无线距离覆盖范围广，在3公里半径内抗干扰能力强、音质清晰。
（一）、中控机功能
1·可以单独呼叫每个分机进行双工通话.
2·可以单独接收每个分机应答进行双工通话
3·可以一键向所以分机广播
4·具有自动巡检功能
5·具有非常强的抗屏蔽性能
6·*UPS充电
电源 （二）、功能
1·呼叫语音录音
2·一键自动警铃呼叫及语音呼叫
3·接收主机语音呼叫
4·应答回呼主机
5·防止反复呼叫
6·抗屏蔽性能强
三、标准配置表
A：监控室设备
序号 设备名称 规格型号 品牌 数量 单位 备注
1 电梯无线主机 HX—EEC—SF数字键盘LCD显示器 HX 1 台
2 *电源 12V5A HX 1 台
3 *天线 定制 HX 1 个
4 外接麦克 定制 HX 1 个
B：机房内设备
序号 设备名称 规格型号 品牌 数量 单位 备注
1 电梯无线分机 1F HX—EEC—1F HX 1 台
2 电梯无线分机—3F HX—EEC—3F HX 1 台
3 *电源 12V5A HX 1 台
4 *天线 定制 HX 1 个
5 机房电话 定制 HX 1 个
6 控制线 定制 HX 1 条
C：轿厢设备
序号 设备名称 规格型号 品牌 数量 单位 备注
1 轿厢通话器 定制 HX 1 个
2 轿顶电话 定制 HX 1 个
3 底坑电话 定制 HX 1 个
安装前准备
1·按照装箱单逐一检查设备外观，组件，配件是否齐全完好，与装箱单是否相符。
2·每台无线分机出厂前都配有固定号码和录音，一般都是从一号分机开始，用户根据自己的电梯情况先制定一个表格，注明每一台电梯配的号码，在产品安装之前*好在监控室统一测试一次，熟悉产品的操作和用法。
3·测试产品：在监控室先安装主机天线接好，再接上12V电源，打开
电源开关，观察主机的电源灯是否为绿色，如是表示主机正常工作，再拿出一号分机在离主机几米远的地方接上天线和电源，然后按分机呼叫键，查看录音是否和分机号一致，查看主机对应键是否有呼叫声音，如有便是主机能接受分机的呼叫，在主机上再按对应的按钮（此时主机键处于常亮状态）主机讲话，听一下分机是否能收到，主机讲话完毕再按一下此键此时为分机讲话状态，分机在讲话看主机能否收到，（注：发射机灯为常亮状态，接收机灯为闪烁状态）如果一切正常此分机就可以拿到机房安装，依次测试每一个分机然后再去机房安装，如果产品有不正常的情况*好先与厂家技术部人员先沟通在进行安装。
4·安装工具：十字改锥，一定改锥，
电钻，标记位置的笔。
****HX—EEC—SF电梯无线通话机对码操作：****
1·分机接收码操作：分机断电后，按住录音键不松手，然后分机通电直到发出一声确认音，指示灯闪，等待中控机发码给分机，
2·中控机发射吗操作：中控机断电后，按住对码键不松手，然后通电直到发出一声确认音，指示灯闪，然后选择数字键为分机号，再按呼叫键发送码，
此号码发射完毕。听到中控机和分机都有嘀一声接收成功，分机接收号码完毕。
安装
（一）、监控室设备

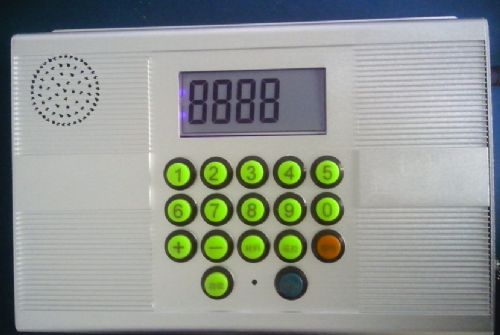

a) 电梯无线通话主机HX—EEC—SF数字键盘LED显示器
b)*电源 c) *天线
d) 外接麦克
安装方法：
1·把主机安装在监控室适当的位置，*好离窗户或门口近的地方便于接收无线信号。
2·将*UPS电源置于合适位置，接通电源，打开电源指示为红色灯亮12V电源输出。（*一次使用要充电24小时）。
3·将天线与中控机连接，并垂直放于与中控机距离2米以外位置。
4·将*电源输出的12V
电源线接入中控机，中控机得电源指示灯为绿色，机器开始正常工作。
5·插上外接麦克就可以和分机通话了。具体接线如下图
、电梯机房设备
1）电梯无线分机
2)*电源
3)*天线
4)机房电话
安装方法：
1·将分机安装电梯控制机房离门窗近的地方便于操作和无线信号的接受和发射，并且放在平面离地面1.5米处，用4个
螺丝钉打孔固定。
2·将*UPS电源置于合适位置，接通电源，打开电源指示灯为红色灯亮12V电源输出。（*一次使用要充电24小时）。
3·将天线与分机连接，并垂直放于距离在2米以外位置。
4·将电梯
对讲分机的通话器接口通过电梯随行电缆接入轿箱里的通话器上。无线电梯对讲分机接口如下：
绿线 +
白线 -
5·将电源输出的12V电源接入对讲分机，分机的电源指示灯为绿色，分机开始工作。
6·这时机房设备已全部安装完备。
轿厢内设备
a)轿厢通话器。
安装方法：
1·打开电梯轿厢的操作盘，先按轿厢通话器说明接入机房下来的两条随行电缆。
2·再将呼叫按钮的两条先接入另两个接线柱。
3·然后将轿厢通话器用
螺丝钉固定于操纵盘传声孔处内。
4·要求轿厢通话器安装稳固，喇叭与麦克孔与电梯的传声孔面板相对应，两者之间不能有任何屏蔽物和间隙然。
