气动

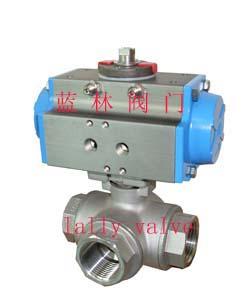

三通球阀（螺纹）
技术参数
气缸选配： 意大利lally
气缸形式： 双作用 单作用（
弹簧复位式）
环境温度： -20℃-+80℃
气源压力： 双作用4～8bar、单作用5～8bar
附件选项 （可选）
回讯器：也叫
限位开关，远程反馈开关信号 （普通型、防爆型可选）
电磁阀：双作用选二位五通、单作用选二位三通（普通、防爆；多种电压可选）
三联件：可对气源稳压、过滤、气缸加
润滑油手轮机构：转动手轮机构，可实现手动开、关阀
电气定位器：输入4～20mA信号,实现阀门调节功能（普通、防爆可选）
备注: 气缸参数请另参考所选配的气动
执行器资料.
球阀标准规范
阀门螺纹类型：G·NPT·BSPT DIN259/2999
阀 门 检 验：ISO/DIN 5208—1987
驱动装置连接：ISO 5211
球阀参数：
公称压力：PN1.6、2.5、4.0、6.4Mpa、1000WOG
连接方式：螺纹 （L型、T型）
阀体材质：铸钢（WCB）、
不锈钢CF8（304）、CF8M（316）
阀球材质：不锈钢CF8（304）、CF8M（316）
密封材料：PTFE、PPL
适用温度范围：-20℃～232℃～350℃
适用介质：水、油、气等某些腐蚀性液体（W·O·G）
详细介绍：
★
气动执行器意大利进口，表面经阳极氧化处理，
齿轮齿条结构，
★ 有开关两个位置+/-5°行程调节
★ NAMUR标准气源接口，可与电磁阀直接连接
★ 正常使用寿命可达100万次
★ 球阀和执行器之间无支架连接，一体化的外型结构紧凑，减少设备空间
★
三通球阀任一通口均可用作入口而无泄露，并可根据工况需要制成L型或T型通道,使安装更加方便
★ 三通球阀分为L型和T型，L型适用于介质的流向切换，能使相互垂直的两个通道联通，T型适用于介质的分流，合流或流向切换。
★ 双层阀杆
填料符合德国TüV TA-LUFT的阀杆泄露测试要求
★ 在系统泄压后无需拆下整个阀体就能进行检查和维修。
