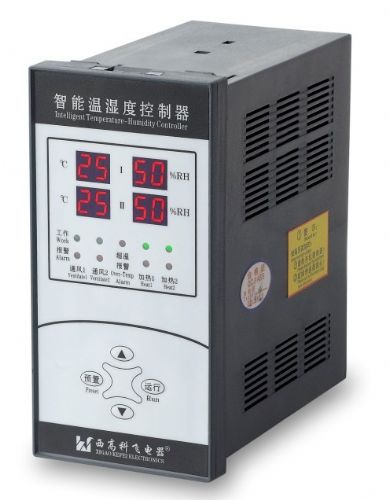

一、是原KWS-S4双温双湿控制器的升级产品。 双温双湿控制器，采用了*新技术设计，测量精度高，使用方便可靠，结构更加合理，是较理想的环境
温湿度控制器。（“KWS”是我公司经陕西省技术监督局批准注册的标准产品型号。）本产品接有两路温度
传感器和两路
湿度传感器，可同时对两处信号传递、监控，同时有四个LED信号灯，两个显示“负载工作”状态，两个显示“负载故障”状态，当出现负载断线时仪器发出声光报警。开关指向“手动”位置时可对环境强制加热，实现人工控制环境温湿度的作用，此时仪器不能完成自动监控，当开关指向“自动位置”时仪器处于“自动监控”运行状态。当仪器测量的温度低于 5℃ 时，仪器负载开始加热，当环境温度达到15℃时仪器负载停止加热。
二、主要技术参数：
电 源： AC220V 50Hz
（特殊电压请用户注明）
使用环境 ：温 度：-2 0℃～＋70℃
相对湿度： ≤95％RH
控温范围： 温 度：＋5℃－＋15℃
湿 度：≤93％RH；≥85％RH
控温精度： 温 度：±1℃
湿 度：88％RH±5％
功 耗： ＜5W
触点容量： AC220V 5A
抗干扰性： 符合GB/T17628-1998标准
耐压性能： AC2KV 50Hz 1min
三、仪器的安装
1、仪器的外形尺寸：120*60*138MM
开孔尺寸：114+0.5×55+0.5MM
2、仪器的安装方式：镶嵌式
3、传感器安装方式： 1)采用35mm导轨安装
2)采用固定式安装：
湿度（孔距37mm 孔径φ4mm）
温度（孔距27mm 孔径φ4mm）
四、接线说明及接线图
1、接线说明：
1）
温度传感器标准插头，分别按传感器编号插入仪器对应的插座即可。
2）*一路湿度传感器接仪器的端子“3”“4”、第二路湿度传感器接仪器的端子“5”“6”。
3）*一路负载（
加热器 ）接仪器的端子“9”“10”第二路负载（加热器）接仪器端子“11”“12”。负载接线采用了有源输出。 AC220V 7A
4）、“7”“8”为仪器的输入
电源，交流AC220V。
5）、“1”“2”是仪器负载断线“常开”报警接点。接点容量为 5A（无源输出 ）。
五、仪器操作说明
1、按照接线图，正确接好传感器及负载。
2、检查无误后接入AC220V电源,开关指向ON时开,此时电源指示灯亮。即投入运行状态。3、 出厂仪器设定为：当环境温度低于5℃时，仪器自动启动加热器加热升温，当环境温度 高于15℃时，加热自动停止工作。
4、仪器是双参数，温度、湿度传感器控制同一个负载（加热器），温度和湿度传感器各自具有*启动负载功能。
5、当负载断路时，仪器产生声光报警，提醒用户排除故障。
六．注意事项
在做柜体高压试验时,请将传感器插头从仪器上拔下,待测试完毕后正确复原,以免损坏仪器和传感器。
