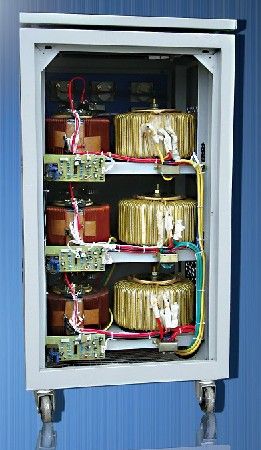

由接触式自耦高压器、伺服式电动机、自动控制电路等组成，当电网电压不稳定或负载变化时，自动采样
稳压器控制电路发出信号驱动伺服
电机，调整稳压器自耦
调压器碳刷的位置，使稳压器输出电压调整到额定值并达到稳定状态。 本系列稳压器为普通型，有市电直通功能。该系列稳压器产品品种多，规格全，外观美等优点。具有波形不失真，效率高，性能可靠，可长期运行等特点，本稳压器设有短延时、过压等保护功能，根据用户的需要可增设长延时与欠压保护功能。本稳压器可广泛应用于任何用电场所，是一种理想的稳压
电源（稳压器），确保您的用电设备正常运行。
2.适用场合： 本款稳压器可用于办公设备、测试设备、医疗设备、工业自动化设备、家用电器、照明系统、通讯系统等任何用电的场所。 主要技术参数 (SVC单、三相高精度全自动
交流稳压器)
输入电压 160V-250V
三相277-430V（三相四线） 调整时间 <1秒(输入电压变化10％时)
输出电压 单相 220V与110V（0.5kVA-3kVA）
单相 220V（5kVA-30kVA）
三相 线电压380V 相电压220V 环境温度 -10℃-+40℃
温 升 <60℃
稳压精度 相电压220V±3％ 110V±6％ 波形失真 无附加波形失真
频率 50Hz/60Hz 负载功率因素 0.8
过压保护 246V±4V 抗电强度 1500V/1min
绝缘电阻 单相>5MΩ 三相>2MΩ
型号规格 (SVC单、三相高精度全自动交流稳压器)
相数 型号规格
(kVA) 产品尺寸
(深×宽×高)
(mm) 包装尺寸
(深×宽×高)
(mm) 台装 相数 型号规格
(kVA) 产品尺寸
深×宽×高
(mm) 包装尺寸
(深×宽×高)
(mm) 台装
单相
(台式) SVC-0.5 170×190×130 440×250×350 4 单相
(立式) SVC-5 290×240×400 310×290×480 1
SVC-1 200×220×160 550×280×400 4 SVC-8 290×240×400 400×350×520 1
SVC-1.5 200×220×160 550×280×400 4 SVC-10 290×240×420 400×350×520 1
SVC-2 260×240×190 340×320×500 2 SVC-15 400×330×650 480×450×900 1
SVC-3 290×220×240 620×380×340 2 SVC-20 400×330×650 480×450×900 1
SVC-5 290×220×190 540×320×270 1 SVC-30 530×430×1020 640×530×1120 1
SVC-8 570×270×240 710×400×350 1 SVC-45 790×430×1290 900×650×1400 1
SVC-10 570×270×240 710×400×350 1 SVC-60 790×430×1290 900×650×1400 1
三相 SVC-1.5 400×360×170 520×480×280 1 三相 SVC-20 430×510×910 640×550×1060 1
SVC-3 420×380×190 540×500×310 1 SVC-30 430×510×910 640×550×1060 1
SVC-4.5 420×380×190 540×500×310 1 SVC-45 650×130×950 780×550×1100 1
SVC-6 370×280×680 480×400×780 1 SVC-60 650×430×950 780×5500×1100 1
SVC-9 350×330×780 480×450×900 1
