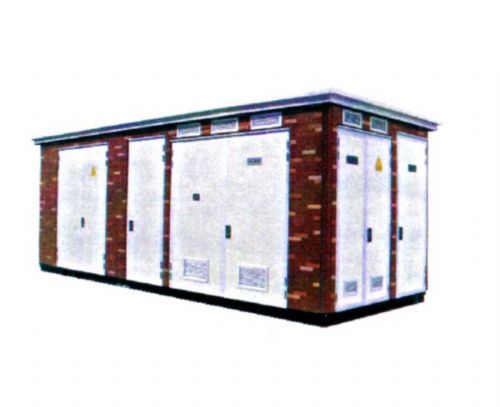

结构特点：
1、基本结构分为目字形和品字形。目 字形结构高压室较宽，能实现环网供电或双
电源供电接线方案，品字形结构低压室较宽，可放置5-6台低压柜，有6-12回电缆出线。根据用户要求，箱式变可设置内操作走廊。
2、箱体骨架采用
槽钢和
角钢焊接而成，具有较高的机械强度。箱体外壳材料采用2mm厚铝
合金板，有很好的防腐能力，经喷漆着色可与周围环境相协调。
3、有良好的隔热通风措施。箱体四周设有上下可通风的风道，风道还兼任加强筋，箱体项盖在夹层中设有30-50mm厚的新型阻燃材料制成的隔热层，能有效地防止太阳光辐射。在
变压器室底部装有自动控制的轴流
风机，门的上部高A字形通风窗，可保证在高温季节变压器能满载运行。
4、箱体外
门锁，采用防雨、防堵、防锈、防盗的*门锁，外门打开后可定位在开门位置。
5、外门框上加装了*的橡皮嵌条，箱顶四周设有的防雨檐，底部电缆进出线口加装了宝塔形橡皮圈，能有效地防雨水、防灰尘、防小动物，保证电气设备可靠运行。
6、变压器室可设置轨道及变压器小车，方便变压器安装、更换。
7、箱式变高压部分选用高压真空
开关柜或
负荷开关环网柜，操作简便，可靠性高。
8、变压器室设二道门，内网门采用开启式，金属网经镀锌处理，网孔直径=8mm，确保巡视人员的人身安全。
9、高压进线方案分为电缆，架空进线两种，低压出线一般为电缆出线。
10、箱体采用下起吊方式，起吊平稳、可靠。
11、简易型箱式变的变压器部分外露，高、低压接线处封闭，低压部分可根据用户需要设2-4回出线。
