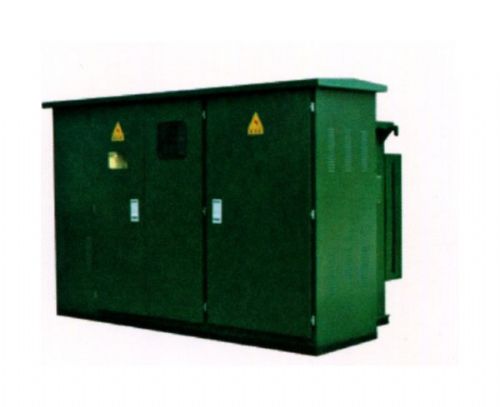

是当今国内外广泛使用的一种由
变压器、高低压电器设备组成的一体化产品。与同容量的箱变相比体积小、重量轻、维护方便、省电(节能型)。总体结构采用共箱式品字排列,变压器与高低压操作间紧密相连又不在箱体内,改善散热条件,降低噪音,是适合国情的先进、实用和经济的城网新装备。
结构特点:
1.其结构分前后两部分,前面为高低压操作间,包括高低压端子、
负荷开关操作手柄、无载开关、插入式
熔断器、压力释放阀、油温计、油位计、放油阀等,后部为注油油箱及变压器器身,为S11型全密封产品。
2.自身成套性强,结构紧凑。体积为国内同容量箱变的1/3左右,采用全绝缘结构,无需绝缘距离,可以保证人身安全。熔断器采用插入式双熔丝保护型式,降低了运行成本。
3.既可用于环网,又可用于终端,转换十分方便。
4.电缆
接头可操作200A负荷电流。特殊情况下可作负荷开关及
隔离开关使用。
5.整体结构为金属骨架焊接成型,外侧铆接
铝合金门板,使箱变具有足够的机械强度。所用金属部件都经过防锈处理,表面喷涂桔形烘漆,呈亚光形,附着力强,美观,箱体外侧门缝均有橡皮嵌条,箱体顶盖部分制成3度斜坡,这样整体箱变具有很好的防尘、防雨、防锈蚀能力。
