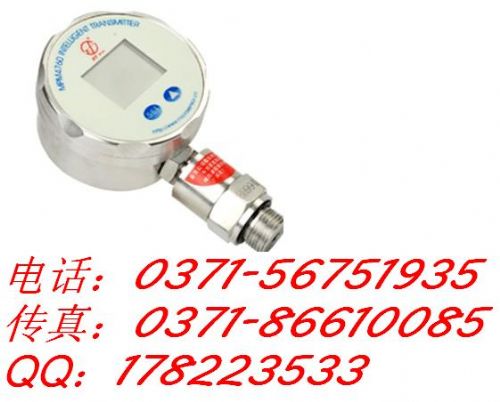

是我公司推出的一款高精度、高稳定性的智能化数显
变送器产品。适用于压力实时测量和显示。该产品采用*宽温液晶显示、高稳定性
传感器，并通过精密数字化温度补偿及非线性修正技术精心制造，确保压力测量的高精度和高稳定性。该产品外观精巧、测量可靠、性能优越，适用于水电、化工、城市供水、科研等领域流体压力的精确测量和显示。
特点
•采用精密数字化温度补偿和非线性修正技术，宽温度范围全量程精密补偿；
•多种数据类型指示(*大值、*小值测量，百分比、输出电流显示)；
•*宽温LCD
液晶屏显示(-30℃～80℃)；
•两线制4～20mADC电流环路信号输出；
•具备RS485通讯接口；
•无源调校，量程缩放，工厂参数可恢复；
•精致小巧的外形，*大直径仅76毫米；
•垂直安装或轴向安装，显示屏可顺时钟或逆时钟旋转90°，提供多种压力接口；
•可提供
电池供电型。
性能参数
基本量程(MPa)
0.1
0.2
0.35
0.7
1.0
2.0
3.5
7.0
10
20
35
60
100
过压(MPa)
0.15
0.3
0.5
1.0
1.5
3.0
5.0
10
15
30
50
90
110
注：量程缩放*小为基本量程的1/5
可为用户提供用于负压测量的产品
所有中间量程模拟输出变送器(不过压)用基本量程扩展实现
综合精度①
±0.1％FS(*小) ±0.25％FS(典型) ±0.5％FS(*大)
基本误差②③
±0.075％FS(*小) ±0.15％FS(典型) ±0.25％FS(*大)
长期稳定性
±0.25％FS/年
补偿温度④
-10℃～80℃
工作/贮存温度
-30℃～80℃
供 电
(8～28)VDC
输 出
(4～20)mADC
RS485接口
负载能力
4～20mADC输出，(U-8V)/0.02A(Ω)
RS485总线可挂接99个变送器
电气连接
GDM307 4芯插头
绝 缘
100MΩ/50V
振 动
20g，20～5000Hz
冲 击
20g，11ms
防护等级
IP65
介质兼容性
膜 片：
不锈钢316L
压力接口： 不锈钢
壳 体： 不锈钢1Cr18Ni9Ti
O形
密封圈：
氟橡胶 重 量
约420g
外形结构
电气连接
输出信号
功能定义
接插件
4～20mA两线制
+V
1
4～20mADC输出
2
通讯接口
RS485A
3
RS485B
辅助软件
MS Setonline软件
通过RS232/485转换模块，用于和RS485接口型变送器进行通讯，显示实际压力值、设置新零点、程控设置模拟输出、设置仪表地址等。
选型指南
MPM4760
型智能数显
压力变送器 量程
测量范围kPa或MPa
[0～X]kPa或MPa
-0.1…0～0.01…100MPa,X为实际所需量程
代号
输出信号
E
4～20mADC
R4
RS485通讯接口
代号
结构材料
隔离膜片
接口
壳体
22
不锈钢316L
不锈钢
不锈钢
代号
附加功能
C1
M20×1.5外螺纹压力接口，端面密封
C3
G1/2外螺纹压力接口(适用P型)
C4
G1/4内螺纹压力接口
C5
M20×1.5外螺纹压力接口，水线密封
P
齐平膜片型，G1/2外螺纹压力接口
G
表压型
S
密封表压型
A
绝压型
MPM4760
[0～100]kPa
ER4
22
C1G
完整的型号规格
选型提示
1、若用户用于电池供电，实现便携式测量而不需要4～20mADC输出，请在合同中注明。
2、齐平膜片型变送器的测量范围为0～70kPa…35MPa。
3、特殊要求，敬请与本公司商洽，并在订单中予以注明。
