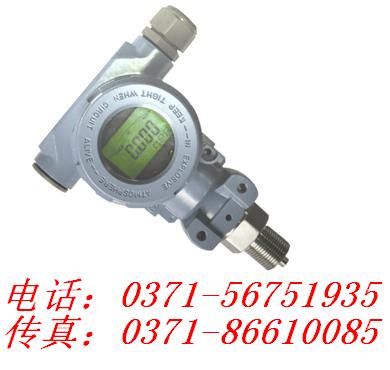

是一款高精度、高稳定性、多参数、4位半LCD显示的智能压力测量产品，符合HART协议。用户能够利用HART通讯器对过程中运行的HART仪表进行管理、调整或者监测过程变量，亦可使用按键进行现场组态，操作方便。
该产品采用数字技术在
传感器制造领域的*新应用成果，结合国际*先进的压力
变送器设计制造技术，精密数字化温度补偿和非线性修正技术，安全可靠的防爆结构设计和标准化的信号输出，精度高，量程覆盖范围宽，适用于需要对流体压力进行精密测量的场所。
该产品为两线制方式工作，可直接替代模拟两线制4～20mADC输出变送器。可与ROSEMOUNT 275型及麦克公司 MS-H375型
手操器进行数字通讯。电磁辐射符合IEC801标准要求。
特点
•4～20mA电流输出叠加HART协议数字通讯（两线制）；
•采用数字补偿及非线性修正技术；
•-10℃～80℃数字化宽温度补偿；
•具有本地、远程零点、量程调校功能；
•现场可按键操作，方便组态；
•防护等级IP65。
性能参数
量程编码
02
03
07
08
09
10
12
13
14
15
17
18
19
20
单位
kPa
MPa
测量范围
0-20
～
0-70
0-30
～
0-100
0-60
～
0-200
0-100
～
0-350
0-200
～
0-700
0-0.3
～
0-1.0
0-0.6
～
0-2.0
0-1.0
～
0-3.5
0-2.0
～
0-7.0
0-3.0 ～
0-10.
0-4.0
～
0-20
0-8.0
～
0-35
0-16
～
0-70
0-20
～
0-100
上限值
70
100
200
350
700
1.0
2.0
3.5
7.0
10
20
35
70
100
过范围
100
150
300
500
1000
1.5
3.0
5.0
10
15
30
52
100
110
所有中间量程模拟输出变送器(不过压)用基本量程扩展实现。
量程缩放*小为基本量程的1/5。
变送器与计算机连接示意图
变送器与手操器的连接示意图
辅助软件
变送器软件
通过MS-HART232转换模块，客户可以对HART协议型变送器进行软件调试及校准。
选型指南
MPM486
型HARTâ协议智能
压力变送器 量程
测量范围kPa或MPa
[0～X] kPa
或MPa
02
0～20…70kPa
13
0～1.0…3.5MPa
03
0～30…100kPa
14
0～2.0…7.0MPa
07
0～60…200kPa
15
0～3.0…10.0MPa
08
0～100…350kPa
17
0～4.0…20.0MPa
09
0～200…700kPa
18
0～8.0…35.0MPa
10
0～0.3…1.0MPa
19
0～16.0…70.0MPa
12
0～0.6…2.0MPa
20
0～20.0…100.0MPa
代号
输出信号
E
4～20mADC叠加HARTâ协议数字通讯(两线制)
代号
结构材料
隔离膜片
接口
壳体
22
不锈钢316L
不锈钢
铝合金
25
钽
不锈钢
铝合金
35
钽
哈氏合金C
铝合金
代号
附加功能
C1
M20×1.5外螺纹压力接口，端面密封
C3
G1/2外螺纹接口
C5
M20×1.5外螺纹压力接口，水线密封
P
齐平膜片型，G1/2外螺纹压力接口
G
表压型
S
密封表压型
A
绝压型
MPM486
[0～200]kPa
E
22
C1G
完整的型号规格
选型提示
1、齐平膜片型变送器的测量范围为0～70kPa…35MPa。
2、特殊要求，敬请与本公司商洽，并在订单中予以注明。
