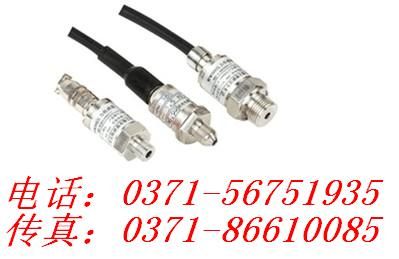

是将硅压阻式敏感元件封装在不同的压力接口内构成，被测压力通过压力接口作用在硅敏感元件上，实现了所加压力与输出电压信号的线性转换，经激光修调的厚膜电阻网络补偿了
传感器的零点和温度性能，适用于压力校准仪器，汽车电子，航空航天，气压控制，工业测控等。其中压力接口符合HB4-3标准的该型传感器已广泛应用于航空工业领域。
特点
•激光调阻补偿零点和温度性能；
•适用于不导电、无腐蚀性的液体或气体；
•多种结构可选择；
•体积小巧，易于安装；
•表压、绝压、密封表压；
•恒流源供电。
性能参数
@1.5mADC，25℃
量程
0～20kPa…7MPa
供电
1.5mADC
过压
1.5倍满量程压力
零点输出
≤±2mVDC
满量程输出
≥50 mVDC
非线性
±0.25％ FS(典型值)±0.50％FS(*大值)
重复性
±0.05％ FS(典型值)±0.10％ FS(*大值)
迟滞
±0.05％ FS(典型值)±0.10％ FS(*大值)
零点温度误差
±1.0％FS(典型值)±2.0％FS(*大值)
满量程温度误差
±1.0％FS(典型值)±2.0％FS(*大值)
补偿温度
0℃～50℃
工作温度
-40℃～120℃
长期稳定性
±0.2％FS/年(典型值)±0.3％FS/年(*大值)
外形结构
电气连接
选择代号Ⅰ
选择代号Ⅱ
选择代号Ⅲ
导线颜色
连接
插脚
导线颜色
连接
插脚
连接
黑色
正输入(+IN)
1
黑色
正输入(+IN)
4
正输出(+OUT)
红色
正输出(+OUT)
2
红色
正输出(+OUT)
5
正输入(+IN)
兰色
负输出(-OUT)
3
兰色
负输出(-OUT)
6
负输入(-IN)
白色
负输入(-IN)
4
白色(黄色)
负输入(-IN)
10
负输出(-OUT)
黄色
负输入(-IN)
选型指南
MPM388
型压阻式
压力传感器 代号
测量范围
备注
代号
测量范围
备注
0B
0～20kPa
G
09
0～700kPa
G、A
0A
0～35kPa
G
10
0～1.0MPa
G、A
02
0～70kPa
G、A
12
0～2.0MPa
G、A
03
0～100kPa
G、A
13
0～3.5MPa
G、A、S
07
0～200kPa
G、A
14
0～7.0MPa
S
08
0～350kPa
G、A
代号
压力类型
G
表压型
A
绝压型
S
密封表压型
代号
供电方式
L
恒流供电
选择代号
压力连接(还可按用户要求设计生产)
Ⅰ
M12×1外螺纹(HB4-3)，型式Ⅰ(带1.5m电缆)
Ⅱ
M12×1外螺纹(平口)，型式Ⅱ(接插件连接)
Ⅲ
M10外螺纹(球头)，型式Ⅲ(Φ0.45镀金柯伐引线)
MPM388
08
G
L
Ⅰ
完整的规格型号
