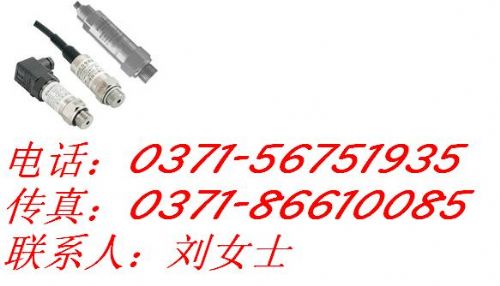

是我公司研制生产的一种零点和满量程输出可以调校的压阻式压力
变送器。它选用高稳定性和高可靠性的压阻式压力
传感器和高性能的变送器*电路，整体性能稳定可靠。广泛适用于石油、化工、电力、水文、地质等行业的流体压力的检测和控制。
特点
·性能可靠，安全使用方便
·具有短路保护和反极性保护
·可测量表压、绝压和密封参考压力
·本质安全型产品，符合国家GB3836.4标准的ExiaⅡCT6的要求
·船用型产品符合CCS《钢制海船入级规范》（2006）的要求
·产品已取得CE认证和RoHS认证
性能参数
测量范围：-0.1…0～0.01…100MPa
过 载：1.5倍满量程压力或110MPa(取*小值)
压力类型：表压或绝压或密封表压型
精 度：±0.5％FS
长期稳定性：*大±0.3％FS/年
零点温度漂移：0.1％FS/℃(≤100kPa)； 0.05％FS/℃(＞100kPa)
满度温度漂移：0.1％FS/℃(≤100kPa)； 0.05％FS/℃(＞100kPa)
补偿温度：0℃～50℃
工作温度：-30℃～80℃，本安型：-10℃～60℃ 隔爆型：-20℃～60℃
贮存温度：-40℃～120℃
供电
电源：11～28VDC（本安型经安全栅供电）
输出信号：4～20mADC （二线制） ， 0/1～5VDC （三线制）
负载电阻：≤（U-10）/0.02Ω （二线制）， ≥10k（三线制）
外壳防护：IP65
电气连接：接插件或
电缆线 外形结构
结构材料：
外壳：
不锈钢 1Cr18Ni9Ti
传感器壳体：不锈钢1Cr18Ni9Ti
波纹膜片：不锈钢316L
密封圈：
氟橡胶接插件外壳：塑料
电缆：Φ7.5mm
聚乙烯*电缆
电气连接
变送器与外部电路通过DIN43650进口防爆插头座进行电气连接。
插脚的端子定义如下：
插脚 二线 三线
1 电源正：+V 正电源：+V
2 信号：+OUT 公共端：GND
3 空 信号：+OUT
电缆颜色 二线 三线
黑色 电源正：+V 电源正：+V
红色 电源负：0V 输出正：+OUT
白色 空 公共端：GND
选型指南
MPM489
型压阻式
压力变送器 量程
测量范围-0.1…0～0.01…100MPa
[0～X]kPa或MPa
X：实际测量量程
代号
输出信号
E
4～20mADC
F
1～5VDC
J
0～5VDC
代号
结构材料
隔离膜片
接口
壳体
22
不锈钢316L
25
钽
35
钽
哈氏合金 不锈钢
代号
附加功能
B1
接插件电气连接
P
齐平膜片型，可供量程0～70kPa…35MPa
M3
3 1/2位LCD
数显表头
M4
3 1/2位LED数显表头
i
本
安防爆型ExiaⅡCT6
T
船用产品
C1
M20×1.5外螺纹压力接口，端面密封
C3
G1/2外螺纹压力接口（适用P型）
C5
M20×1.5外螺纹压力接口，水线密封
G
表压型
S
密封表压型
A
绝压型
MPM489
[0～100kPa]
E
22
B1C5G
完整的型号规格
选型提示
1、选型时请注意被测介质要与产品与介质相接触的部分相兼容。
2、若需要订购非标准或特殊要求的产品，请与本公司商洽并在订单上注明。
3、订货时请注意防爆型产品和船用产品不包含数显表头M3、M4。
4、隔爆型产品无0～5VDC输出形式。
