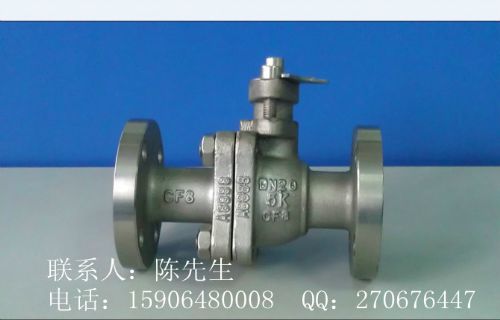

材质：
不锈钢、铸钢、碳钢。
连接形式：
法兰连接。压力：10K，20K，63K。
工作温度：-20℃~150℃，
型号：Q41F-10K,Q41F-20K,Q41F-63K.
标准
设计与制造按ANSI B16.34，JIS 2071
结构长度按JIS B2002
法兰连接尺寸按JIS B2212，2214
检验按JIS B2003
试验压力
试验项目 壳体试验 密封试验 上密封试验 气密封试验
介质 水 气
单位 MPa MPa MPa MPa
公称压力 10K 2.4 1.5 1.5 0.5-0.7
20K 5.8 4.0 4.0
主要零件材料
名称 材料
阀体
阀盖 A216WCB A352 LCB A217 WC6 A217 WC9 A217C5 A351 CF8 A351 CF8M A351 CF3 A351 CF3M
球体 A182 F6 A182 F304
阀杆 A182 F6 A182 F304 A182 F316 A182 F304L A182 F316L
手柄 KTH350-10
螺柱 A193-B7 A320-L7 A193-B8
螺母 A194-2H A194-7 A194-8
主要连接尺寸
型号 规格 (mm) 尺寸 (mm)
inch DN L D D1 D2 b z-Φd H D0
Q410F/Y-10K Q341F/Y-10K Q641F/Y-10K 1/2″ 15 108 95 70 52 12 4-Φ15 68 115
3/4″
