通常应用于水系统,用以控制水管与回水管间之压差。控制器的SPDT浮点动作接通触点后,令马达驱动器操纵阀门,把阀门安装在系统
水泵附近的旁通管路中。当系统压差增大而超过控制器设定值时,阀门则进而开大,更多的水转向流经旁通阀,从而使系统压差减少,压差的减少导致阀门开始关小以及系统压差的增加。

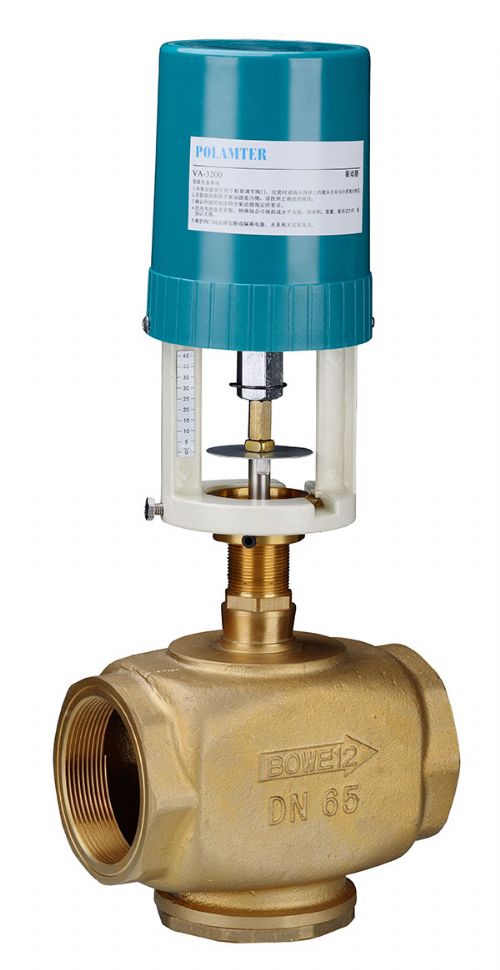

执行器选用铸铝支架及塑料外壳,体积小、重量轻。 选用永磁同步
电机,并带有磁滞离合机构,具有可靠的自我保护功能。 适合多种控制信号:增量(浮点)、电压(0~10V)、电流(4~20mA)。 具有0~10V或4~20mA反馈信号(选配)。 传动
齿轮采用金属齿轮,大大提高了驱动器的使用寿命。 功耗低、输出力大、噪音小。 阀体有铸铜、铸铁、铸钢、多种材质可供选择,以适合不同工作介质及温度的要求。 阀体有
螺纹连接和

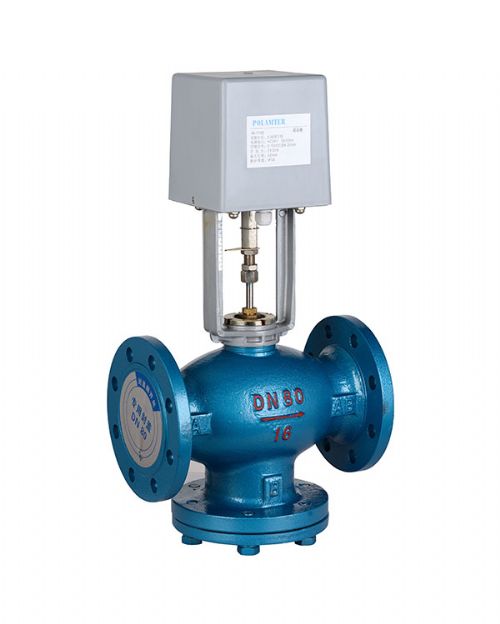

法兰连接两种,安装方便,其构造符合IEC国际标准。 阀体结构形式有两通阀(单座)、两通
平衡阀(平衡式)、
三通合流和三通分流阀。
l 用于热水、冷水、低压蒸气。
l 介质温度范围:-10℃~180℃。
l 当KV系数为其它值时,泄漏量为KV值的0.05%。
l 承压范围:16bar。 口径从15mm到65mm。
l 流量系数(KV值)从10到63。
l 联接方式:BSP平行内螺纹型。
l VB3000系列阀门设计成可与VA3000系列驱动器配套使用的方式。

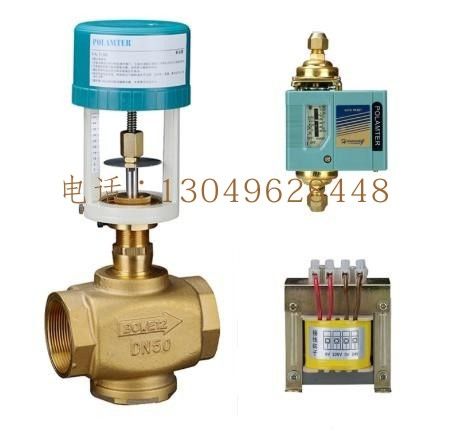

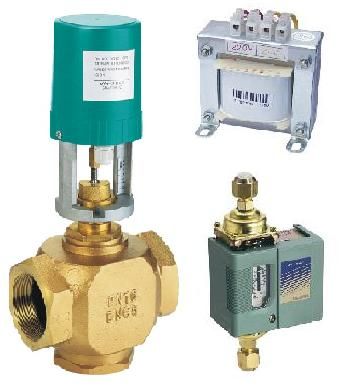

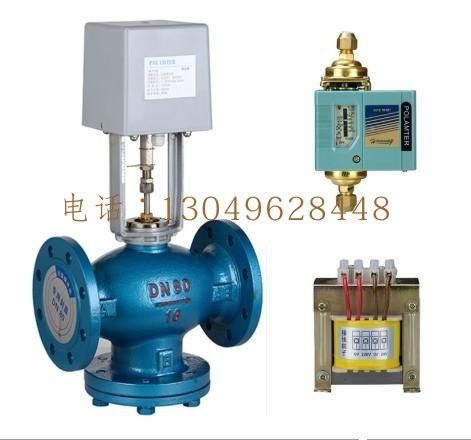

通常用于水系统,控制
供水管与回水管的压差。控制器的SPDT浮点动作接通触点后,令马达驱动器操纵阀门。一种典型的应用是:把阀门安装在水泵附近的旁通管路中,当系统压差增大而超过控制器设定值时,阀门则进而开大,更多的水转向流经旁通阀,从而使系统压差减小。压差的减小导致阀门开始关小以及系统压差的增加。
ZE-40
变压器 用于马达驱动器,升级控制器及其它低压控制电路
螺丝接线端子 电气特征:220/24VAC,40VA
