适用监控前端设备如摄像枪的
电源线路、视频线路或者控制线路、视频线路进行防护。
性能说明
-多功能过压保护
-限制电压低，响应时间快
-插入损耗小，通流容量大，传输性能优越
-体积小，安装简单，维护方便
技术参数

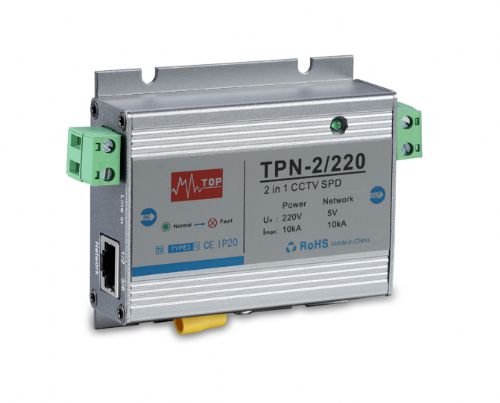

型号 TUV-2/24 TUV-2/220 TPN-2
电源 视频 电源 视频 电源 网络
标称工作电压Un 24V 5V 220V 5V 24、220V 5V
持续运行电压Uc 30V 8V 275V 8V 30~275V 6V
标称负载电流IL 10A - 10A - 10A -
标称放电电流（8/20μSIn 5kA
*大放电电流（8/20μS）Imax 10kA
电压保护水平（InUp ≤120V ≤30V ≤600V ≤30V ≤600V ≤24V
响应时间tA ≤25ns ≤1ns ≤25ns ≤1ns ≤25ns ≤1ns
传输速率Vs - 20Mbps - 20Mbps - 100Mbps
插入损耗aE - ≤0.5dB - ≤0.5dB - ≤0.3dB
温度范围 -40℃…+80℃
接口类型
螺丝端子 BNC 螺丝端子 BNC 螺丝端子 RJ45
安装接线规格 4mm² - 4mm² - 4mm² -
外壳材料 灰色铝合金
外形尺寸 105x56x27mm
