特点
■ 量测范围从0~±0.05 Nm到0~±200 Nm。
■ ≤0.05％ F.S.的
高线性度。
■ 操作状态指示灯。
■ 16bit 的D/A转换器，包括數位式调整。
■ 输出信号为0~ ±10V或USB接口(选配)
■ 转角的量测精确度可达0.09°(选配)。
■ 优异的性价比。
应用

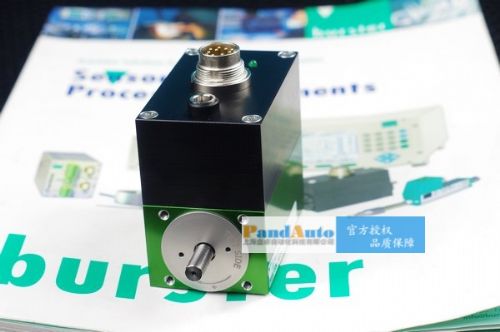

德国burster8661系列高精确度扭矩
传感器，在测量静态和动态顺时针和逆时针扭矩下，是一种理想的选择。基于
电源及测量信号的非接触式传输方式，传感器几乎无须维护并保持无故障的运行。这使它非常适合工业生产和装配应用，这些地方都是需要测量驱动或脱离扭矩，保持扭矩或固紧扭矩。高测量质量使得该系列传感器是也同样适合生产线质量控制应用、实验室研究和研发项目。8661系列
扭矩传感器还提供一个选配的USB接口。笔记本电脑装配相应上位机软件，为设备现场测量提供一种更加便捷的测试方案。软件还还具有可视化及数据保存功能。8661 系列扭矩传感器结构紧密，坚固耐用，防震结构，使得它适合使用在下列各种应用层面。
►精密机械的测试装置。
►微机械驱动组件的测量。
►引擎
测试台上的机械动力测量。
►在医療工程方面，记录生物力学运动。
►
轴承摩擦扭矩的精密量测。
►
试验台上的测量装置应用。
描述
测量轴是由高质量的材料制成，内置精密应变装置。扭转轴使得扭矩被传感器测量，然后在全桥式电路中产生电阻的变化。它是将等比例的扭矩转换成一种线性化的电信号。为了确保无磨损运转，电源的提供是由感应耦合方式传输，而测试信号是以光电方式传输。透过传感器的轴测量并将力转换成数字式的信号。由定子上的一个16位的D/A转换器，将此讯号转换及放大成0到±10V模拟信号。角度及转速测量，是透过光电增量式

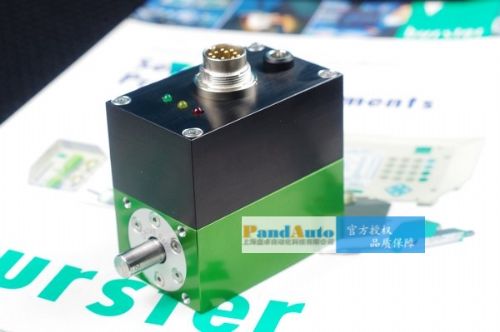

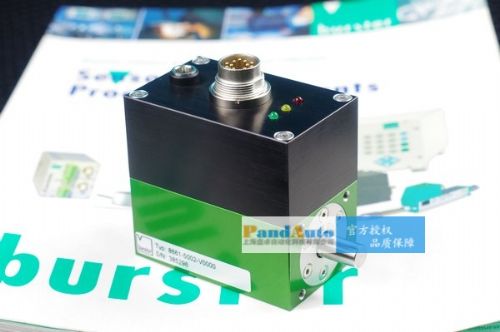

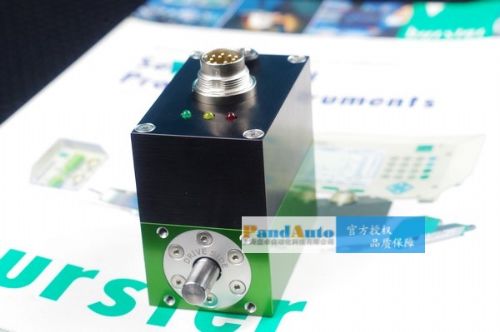

编码器，输出高解析度TTL信号。除了标准的12 针脚联接器，另外提供一个额外的插座，可用于联接外部电源。且传感器的各种运行状态都是由一组3颗LED灯作显示。高质量的轴承为了实现*佳运行的稳定性，牢固构造以及出色的平衡性能是不可缺少的条件，该传感器*高可提供25000rpm的转速。
burster8661系列扭矩传感器技术参数：额定供给电压Ub：
10到30VDC
功率耗损(没有配件下)：
约2W
正负额定扭矩输出电压：
±10V
输出阻抗：
1000 Ω
绝缘电阻：
大于5M Ω
-3dB 截止频率为：
200Hz
涟波率：
小于50mv
校准信号：
10VDC
驱动信号(脚位为K)：
10 到30VDC
输出无外部电路：
TTL
输出有外部电路：
开路集电极
内部上拉电阻：
2kΩ (5V)
外部电路(集电极开路输出)：
Umax=30V / Imax = 30mA
角度位移测量：
1024 增量磁盘的精确度：0.09O。
400 增量磁盘的精确度为0.225 O。
转速测量：
400 增量磁盘编码器之*大转速为15,000 rpm。
1024 增量磁盘编码器之*大转速为6,000 rpm。
这两个脉冲通道A 和B 始终可以用。只有一个通道是需要用作速度测量。两个通道则是用于测量角位移(或检测旋转方向)。
可以选配USB通讯接口，电脑直接安装好配套的上位机软件，8661扭矩传感器即可直接连接电脑进行扭矩、角度（或转速）的测量
