是在DZW开关型电动装置的基础上,增加了电气控制部分,即WK型功率控制部分,将机械传动与电气控制合为一体,具有现场操作和远方操作控制等功能,现场调试极为方便,适用于对开环控制系统中各类阀门进行开关操作和控制。
电控部分由薄膜按键面板、功能板和交流
接触器等组成,电控部分通过插件及紧固
螺栓和电动装置连接,可方便拆卸或更换;也可实现分体控制。

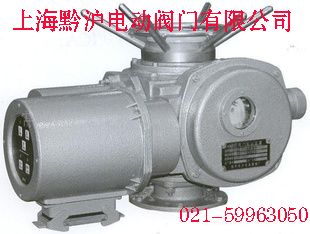

DZW+WK多回转阀门
执行器主要技术参数
电源:AC380V 50Hz 三相三线制
阀位信号:输出4~20mA(或0~20mA)
防护等级:IP55
环境温度:-20℃~+60℃
输出功率:0.030~15kw
DZW+WK多回转
阀门执行器参数表
型号 公称
转矩
(N.m) *大控制转矩
(N.m) *小控制转矩
(N.m) 输出轴转圈数
(圈) 允许通过阀杆直径
(mm) 手动
速比 输出转速
(r/min)
电机功率
(kw) 重量
(kg)
DZW5 +WK2
50 75 ≤25 150 28 1∶1 18 0.12 28
DZW10+WK2
100 150 ≤50 160   24、36 0.25
0.37 61
DZW15+WK2
150 225 ≤75     0.37
0.55 63
DZW20+WK2
200 300 ≤100  40   0.55
0.75 63
     28
DZW30+WK2
300 450 ≤150  40  24 0.75 65
     28
DZW45+WK2
450 675 ≤225 110 48  24 1.1 110
       36 1.5
DZBW60+WK2
600 900 ≤300    24 1.5 112
       36 2.2
DZW90+WK2
900 1350 ≤450  60  24 2.2 139
     48  36 3.0
DZW120+WK2
1200 1800 ≤600  60  24 3.0 142
     48
DZW180+WK2
1800 2160 ≤900 140 70 25∶1 24 4.0 261
       36 5.5
DZW250+WK2
2500 3000 ≤1250    24 5.5 264
DZW350+WK2
3500 4200 ≤1750  75 13∶1 18 7.5 430
DZW500+WK2
5000 6000 ≤2500     10 440
DZW800+WK2
8000 9600 ≤4000 120 80 90∶1 12 13 800
DZW1000+WK2
10000 12000 ≤5000  100   15 820
