三相四线

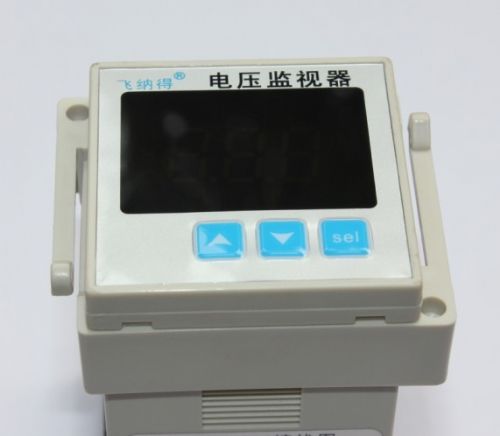

电源保护器DVE6-2-7
一． 电源保护器概述
1. 电源保护器特点
电源保护器是一种智能型电源保护器，采用微控制器和数字处理技术，集电压显示、过欠压保护、缺相保护、相序保护、零线缺相保护、功能于一体，中文液晶显示，具有操作简便、体积小巧、可靠性高等特点。
2. 电源保护器适用范围
电源保护器可广泛应用于各种电源保护器控制系统，替代传统的相序
继电器和过欠压保护器。
二． 电源保护器主要技术参数
主要功能
1 电压显示 显示当前电源各相平均电压值
2 过欠压保护 超出设定值,切断设备电源
3 缺相保护 当三相电源缺相时切断设备电源
4 相序保护 当三相电源相序错误时切断设备电源
5 三相不平衡保护 当三相电源不平衡时切断设备电源
6 声光报警 上述故障发生时发出声光提示
技术参数
1.电源电压：三相相电压220V 线电压380V
2.电压测量精度：±1％
3.输出触点容量：8A/250VAC
4.工作环境：温度-40C～80C湿度85％，无凝露
5.频率：50/60HZ
6.外形尺寸：（长*宽*高）：48*48*90mm
三、电源保护器操作指南
1.显示功能
在正常显示时，显示屏中间显示的是当前的电源相电压的平均值。安“SEL”健可以切换显示A，B，C三相电压
2.告警功能
当发生电源过欠压、三相不平衡、缺相、错相等故障时，显示屏闪烁显示“过压”、“欠压”、“缺相”、“不平衡”、“错相”等字样，继电器输出触点断开，同时发出声光报警，可按任意键消除告警音和故障时间。
3.设置过欠压值
长按“Sel”键2秒，显示屏上显示“设定”和“过压”字样，这时用“▲ ▼ ”键改变过电压设定值（“▲”键增1V，“▼”键减1V，按住不放超过0.5秒则快速增减）。再按一次“Sel”键可按同样方法设置欠电压值，完成后再按“Sel”键退出设置状态。
(注：过欠压值也可用内部参数F11和F12设置，效果是一样的)。
过压值设到*大会显示“OFF”，表示关闭过压告警功能；欠压值设到*小会显示“OFF”，表示关闭欠压告警功能。
4. 内部参数设置
在显示电压状态，长按“▲ ”键5秒，进入参数设置状态，这时显示器上显示“Fxx”，其中xx是两位数字，表示参数代码。用“▲ ”或“▼ ”键可选择参数代码，按“Sel”键则显示该参数代码对应的参数值，这时再用“▲ ”或“▼ ”键即可对参数值进行设置，设置完成后再按“Sel”键，回到显示参数代码状态。
