一、 适用于交流45～60Hz，电压24V至380V的供电电路中与交流
接触器等开关电器组成电动机的控制电路。当电动机的主电路出现断相、过载、三相不平衡等非正常工作状态时，
电动机保护器能够及时分断开关电器的触头，断开电动机的三相
电源，快速可靠地保护电动机。

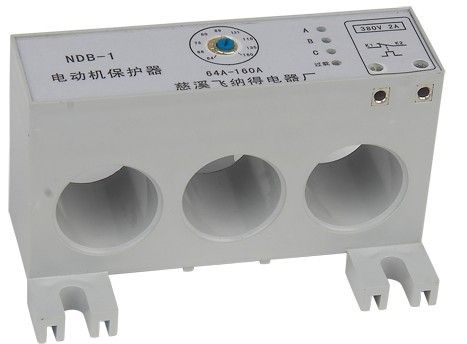

电动机保护器采用穿芯式电流取样检测技术，可控硅输出，结构简单、使用方便、工作可靠，并且具有无功耗、寿命长、动作时无电弧产生等优点，是理想的用于电动机保护的电器产品。
符合EN60947-1、EN60947-5、EN60204-1标准GB14048.4标准的要求。
二、 主要技术参数
㈠、保护功能：断相保护、三相不平衡保护、堵转和过载过流保护。
1、 断相保护：当电动机的三相电源中任意一相缺相或电动机内部断相时，保护器动作滞后时间≤1S。
2、 三相不平衡保护：当电动机的三相电源中任意两相工作电流相差超过（50±10）％时，保护器动作滞后时间≤1S。
3、 过载过流保护：当电动机的工作电流达到额定值的1.2倍～6倍时，保护器的动作滞后时间为80S～10S（反时限特性）。
㈡、输出接口复位方式：控制回路断电复位；复位时间：（60±10）S。
㈢、工作方式：不间断工作式。
㈣、适用电压范围：AC24V～380V/45～60Hz。
三、选用规格
表一：
规 格 电流调节
范 围 适用
电机功 率 导线孔径 输出接口控制电流 启动延时
时 间 备 注
5A 2.5～5A 1.5～2.5KW Φ11.5
mm
1A/380V
（AC）
5S
10S
20S
（分三档）
启动延时时间：
指流过电动机保护器主回路的电流从零突加到 5倍设定电流值，到保护器动作跳闸所需的时间。
10A 4～10A 2～5KW
20A 8～20A 4～10KW
40A 16～40A 8～20KW
80A 32～80A 16～40KW
160A 63～160A 32～80KW Φ29.6mm
320A 128～320A 64～160KW
表二：电动机保护器规格与一次穿孔匝数配合
电动机规格 一次穿孔匝数 备 注
0.5～1A
（250～400W） 6匝 用户应根据需要保护的电动机的额定工作电流选择相应的电动机保护器。在特殊情况下，大规格保护器可用增加穿过保护器的导线孔的
电源线匝数的方法应用于小功率电动机的保护，小规格保护器可通过安装于电流
互感器二次侧的方法，应用于大功率电动机的保护。
1～1.5A
（500～750W） 3匝
1.5～2A
（750～1000W） 2匝
2A（1KW）
或以上 1匝
正常工作条件和安装条件
1、 环境温度：-25℃～+65℃。
2、 工作频率：45～60Hz。
3、 工作电压：24V～380V。
4、 输出接口负载能力：AC380V 1A ，COSΦ=0.3～0.4。
5、 安装尺寸：符合JR16热
继电器标准。
6、 安装位置：任意角度安装及防护等级IP40。
