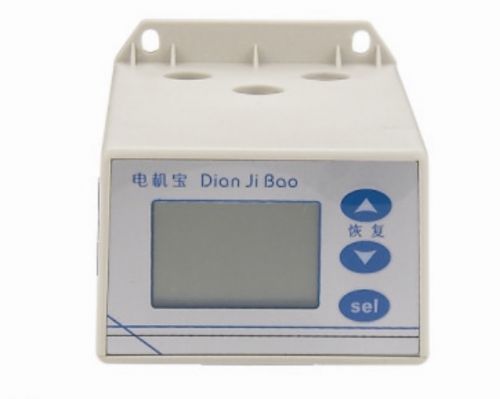

一、是一款智能型
电机缺相保护器，是传统热
继电器的升级换代产品。电机缺相保护器采用数字处理技术，液晶显示，通过内置的电流
互感器检测电动机的三相负载电流，电机缺相保护器可以显示三相电流并根据电流判断是否存在过载、缺相、三相电流不平衡等故障。当发生上述故障时，电机缺相保护器内部继电器触点断开，切断电动机
电源。
二、 技术特性
主要功能
1. 电流显示：可显示三相平均电流和A、B、C三相电流。
2. 过载保护：当发生过载时，切断电动机电源，有定时限和反时限两种动作方式，定时限时间可调，提供五条反时限曲线。
3. 缺相保护：当检测到缺相时，切断电动机电源，动作时间可调。
4. 三相不平衡保护：当检测到三相电流不平衡时，切断电动机电源，不平衡度动作点和动作时间可调。
5. 自动恢复功能：因故障切断电动机电源后，可以自动恢复若干次，次数和间隔时间可设置。
6. 故障电流锁定功能：因故障切断电动机电源后，锁定显示发生故障那一刻的电流，以便于分析故障原因。
7.
时间继电器功能：作为附加功能，内部集成了一个时间继电器。
技术指标
指 标 型 号 单位 说 明
JFY-701 JFY-702 JFY-704 JFY-708 JFY-711 JFY-713
额定电流设定范围 1～100 1～20 2～40 2～80 2～1000 0.2～10 A
电流量程 150 150 450 450 450 150 A
电流测量精度 ±1％ -
定时限保护动作时间 0.1～20 秒
反时限曲线 无 5条 -
电源电压 AC 220V V
触点容量 2A/440VAC - 纯阻性负载
三、操作指南
查看A、B、C三相电流
正常工作时显示的是三相平均电流，按“Sel”键可以切换显示A、B、C三相电流。发生过载、缺相、三相不平衡等故障时显示电流闪烁，表示这是锁定在发生故障那一刻的电流（这时电动机已断电，实际电流为0）。
电动机额定电流值设置
长按“Sel”键2秒，液晶显示“电流设定”，用“”或“”键改变设定值（按住“”或“”键不放可连发），设置好后按“Sel”键退出设置状态。
告警（保护）状态恢复
发生过载、缺相或三相不平衡等告警时，会在显示屏上闪烁显示“过载”、“缺相”、“不平衡”等字样，继电器断开，并且锁定在断开状态。这时只要按“”或“”键即可从保护锁定状态恢复。
参数设置
在显示电流的状态下，长按“”键5秒，进入参数设置状态，这时显示器上显示“Fxx”，其中xx是两位数字，表示参数代码。用“”或“”键可选择参数代码，按“Sel”键则显示该参数代码对应的参数值，这时再用“”或“”键即可对参数值进行设置，设置完成后再按“Sel”键，回到显示参数代码状态。
内部参数代码如下表所示：
类别 代码 参数名称 设定范围 出厂 设定 单位 备注
过载保护类 F11 电动机额定电流 JFY-701 1.0 – 80.0 20 A 这个参数可以直接长按Sel键设定
JFY-702 1.0 – 20.0 10
JFY-704 2.0 – 40.0 20
JFY-708 2.0 – 80.0 40
JFY-711 2～1000 20
F12 反时限曲线 0 - 5 1 - 0表示定时限,1-5为反时限,请参见工作原理说明
F13 定时限动作时间 0.1 – 60.0 3.0 秒 在F12=0时起作用
缺相和三相不平衡类 F21 三相不平衡动作点 1 – 50 20 ％
F22 三相不平衡动作时间 0.1 – 30.0
OFF 5.0 秒 缺相或三相不平衡动作时间设为“OFF”表示关闭缺相或三相不平衡告警功能
F23 缺相动作时间 0.1 – 30.0
OFF 2.0 秒
自动恢复类 F51 自动恢复次数 0 - 10 1 次 发生故障后，故障次数加1，如果故障次数未超过自动恢复次数，则在设定的间隔时间后自动恢复。正常工作时间达到F53设定的时间，则故障次数清零。 F51设为0表示不允许自动恢复
F52 自动恢复间隔时间 0.1 – 99.9 15.0 分钟
F53 故障次数清除时间 1 - 999 60 分钟
附加功能类 F61 上电延时 0 – 999 0 秒 通电若干秒后再吸合继电器，相当于一个时间继电器功能
End 退出设置状态 -
