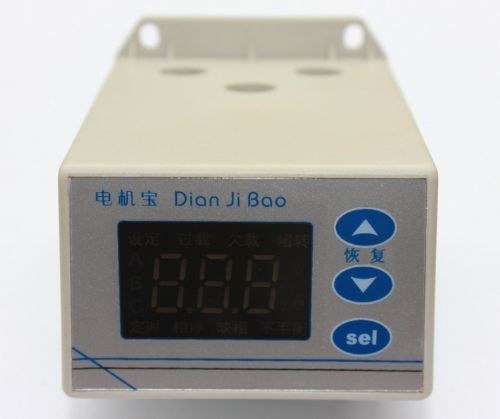

一、是一款智能型电动机综合保护器，是传统热
继电器的升级换代产品。电动机综合保护器采用数字处理技术，高亮度LED显示，通过内置的电流
互感器检测电动机的三相负载电流，电动机综合保护器可以显示三相电流并根据电流判断是否存在过载、欠载、缺相、三相电流不平衡等故障。当发生上述故障时，电动机综合保护器内部继电器触点断开，切断电动机
电源。
二、主要功能
电流显示
过载保护
欠载保护
缺相保护
三相不平衡保护
自动恢复
故障电流锁定
内置
时间继电器功能
三、 主要技术指标
指 标 型 号 单位
JFY-801 JFY-802 JFY-808 JFY-811 JFY-813
额定电流设定范围 1～100 1～30 3～90 1～1000 0.2～10 A
电流量程 150 150 450 1000 15 A
电流测量精度 ±1％ -
电源电压 AC 220V V
触点容量 3A/440VAC（纯阻性负载） -
四、 操作指南
查看A、B、C三相电流
正常工作时显示的是三相平均电流，按“Sel”键可以切换显示A、B、C三相电流。发生过载、欠载、缺相、三相不平衡等故障时显示电流闪烁，表示这是锁定在发生故障那一刻的电流（这时电动机已断电，实际电流为0）。
电动机额定电流值设置（整定电流）
长按“Sel”键2秒，显示“设定”，用“”或“”键改变设定值（按住“”或“”键不放可连发），设置好后按“Sel”键退出设置状态。
告警（保护）状态恢复
发生过载、欠载、缺相或三相不平衡等告警时，会在显示屏上闪烁显示“过载”、“欠载”、“缺相”、“不平衡”等字样，继电器断开，并且锁定在断开状态。这时只要按“”或“”键即可从保护锁定状态恢复。
参数设置
在显示电流的状态下，长按“”键5秒，进入参数设置状态，这时显示器上显示“Fxx”，其中xx是两位数字，表示参数代码。用“”或“”键可选择参数代码，按“Sel”键则显示该参数代码对应的参数值，这时再用“”或“”键即可对参数值进行设置，设置完成后再按“Sel”键，回到显示参数代码状态。
