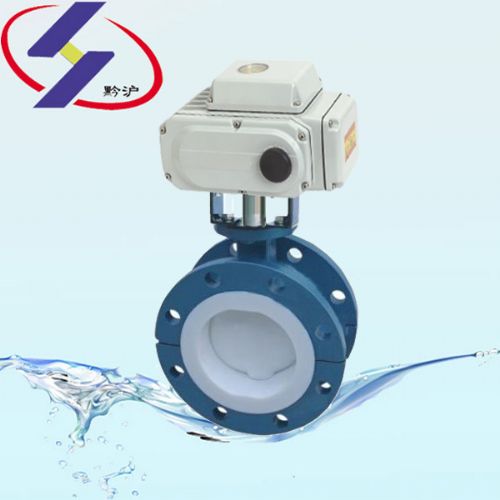

是由电动
执行器及衬氟
蝶阀阀体组成，蝶阀是用阀杆一起转动的蝶板作启闭件，用以实现阀门的开启，关闭与调节。电动
法兰衬氟蝶阀是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料，防腐蚀性能优良，耐腐蚀
电动蝶阀可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质,是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品，并可取代
闸阀、
截止阀和其它类型的切断、
调节阀门。
具有耐腐蚀、无泄漏、寿命长等优点。 电动法兰衬氟蝶阀适用于浓硫酸、盐酸、硝酸、氢氟酸及各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。
■ 主要技术参数
● 阀体
阀体形式 直通铸造阀
公称通径 DN50～1000mm
公称压力 PN1.0、1.6 MPa
法兰标准 JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
连接形式 法兰式、对夹式
阀盖形式 一体式
压盖型式 压板压紧式
密封
填料 V型
聚四氟乙烯填料、柔性石墨填料
● 阀内件
阀板形式 蝶形
流量特性 线性
● 执行机构
执行器型号 QH、3810R、DZW、DQW、QT
主要技术参数
电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V•DC、输出信号：4-20mA•DC
防护等级：相当IP67、隔爆标志：ExdⅡBT4、手操功能：手柄
环境温度：-25～+70℃、环境湿度：≤95％
注：如需详细执行器参数，请进入
电动执行器页面进行查阅。
■ 主要零件材料
阀体、底座 球墨铸钢、铸钢、
不锈钢、全衬氟
蝶板
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料、全衬氟
密封圈 各种橡胶、聚四氟
阀杆 2Cr13、不锈钢、全衬氟
填料 V型聚四氟乙烯填料、柔性石墨填料
■ 主要性能指标
公称通径DN(mm) 50～1000
允许压差(MPa) ≤ 公称压力
动作范围 0～90°
泄露量 零泄露
基本误差 ±2.5％
回差 ±2.5％
死区 1％ (可调)
■ 主要性能规范
公称通径DN(mm) 50-1800
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
低压气密试验 0.6 0.6 0.6
适用介质 空气、水、污水、蒸气、煤气、油品等。
■ 主要外形及连接尺寸
公称通径 DN(mm) 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
L 90 90 100 115 130 140 150 250 270 290 310 330 350 390 430 470 500 550
H 63 70 83 105 115 137 164 206 230 248 289 320 343 413 478 525 585 640
n-φd 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26 16-26 16-30 20-30 20-33 20-36 24-36 24-39 28-39 28-42
H1 根据所配执行机构而定
A、A1 根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同
D1 125 145 160 180 210 240 295 355 410 470 525 585 650 770 840 950 1050 1170
注：以上参数均为PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取*新数据。
