一、终端
安装在
矿物绝缘电缆末端的一个完整端部，通常包括一个封端和一个
填料函或者一个组合的封端/
填料函。每根电缆都需安装终端。
终端的表示方法：铜芯铜护套矿物绝缘电缆终端，额定电压750V，适用于单芯4mm2电缆
表示为: ZA-750 1×4
1、终端封端：电缆终端的一部分，用以密封电缆的端部，防止潮气进入。封端包括
黄铜密封罐、密封罐盖板、终端密封料、导体外露部分
绝缘管。单芯电缆可以不带密封罐及密封罐盖板。

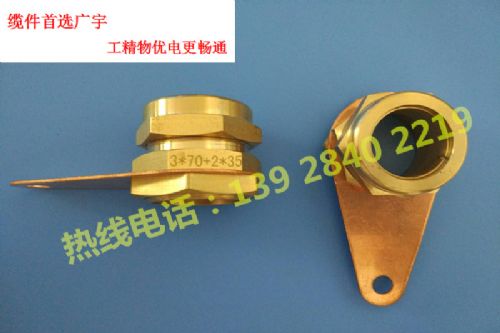

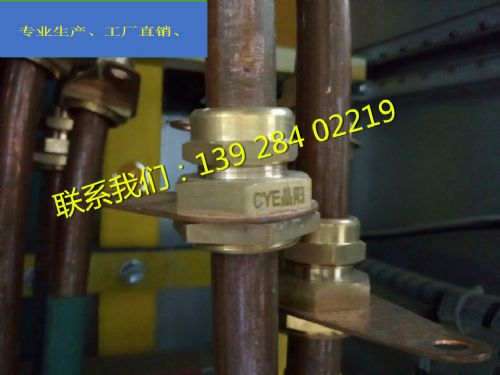

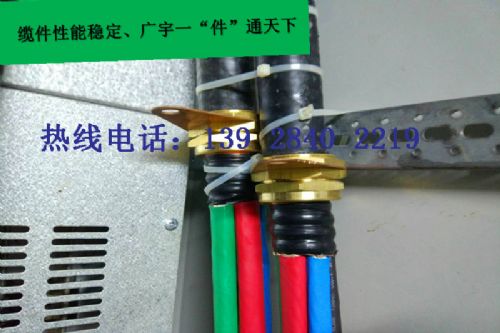

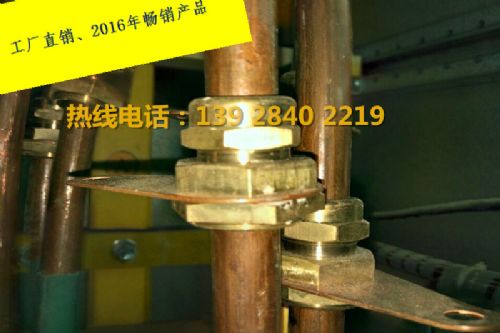

2、终端填料函：电缆终端的一部分,主要是用于连接电缆和
开关柜、分支箱，它包括填料函本体、压缩环、填料函
螺母、
锁紧螺母。
电缆附件包括：终端、
接线端子、接地片、中间连接器附件
二、接线端子
用于连接导体和
控制柜接线柱或

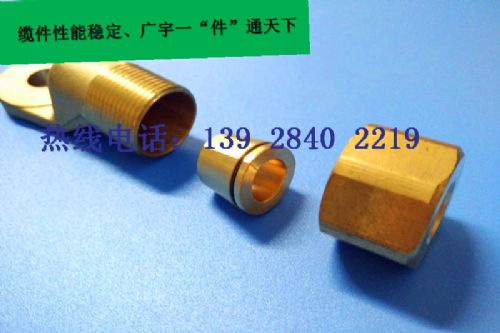

电源。它由压装螺母、压装斜块、端子本体构成。接线端子有二种形式，其一、压装型接线端子，适用于35mm2以上电缆的连接，其二、压接型接线端子，适用于6-25mm2电缆的连接。小规格电缆4mm2及以下可以不带接线端子。
压装型接线端子
三、接地片
电缆铜护套用作接地时或与电缆铜护套连接的其它电气设备的接地，需要采用接地片
电缆附件的选配方法(不带中间连接器附件)
备注：根据实际需要选配电缆附件 .
四、中间连接器附件
当电缆长度不够长时需要采用中间连接器附件，它是将两种相同规格的电缆连接起来成为一根电缆的装置，包括中接填料函、中间连接
铜管、两套终端密封罐（单芯电缆不需要）、
热缩套管、中间连接端子、防火瓷柱。其中中接填料函包括填料函本体、压缩环、填料函螺母，主要用于连接中间连接管和电缆。中间连接端子是用于连接两根相同规格电缆的导体，它有三种形式：其一、压接型，适用连接4mm2及以下电缆，其二、压装型，适用连接35 mm2以上电缆，其三、
螺丝连接型，适用连接6-25mm2的电缆。
中间连接器附件表示方法：铜芯铜护套矿物绝缘电缆中间连接，额定电压750V，适用于单芯4mm2电缆的连接。
表示为：TGZJ-I 750 1X4
表8 中间连接器附件
表9 终端填料函
表10 终端及中间连接密封罐
表11 压装型接线端
表12 压接型接线端子(
铜鼻子)
表13 接地片
密封绝缘附件
密封绝缘附件有密封料、导体外露部分
绝缘套管两种。密封料适用多芯电缆，导体外露部分绝缘套管适用单芯电缆。
1、密封料：密封泥呈腻状，*高使用温度为250℃。
2、导体外露部分绝缘套管：分为塑料
热收缩套管和瓷套管，塑料
热收缩套管分70℃、250℃两种，250℃的塑料绝缘套管是采用辐照聚稀烃材料；瓷套管是采用陶瓷材料压制而成，主要用于高温及防火场所。 表14 热收缩套管规格表
表15 中间连接套管规格
中间连接器附件 A、压装型中间连接端子：由压装螺母、压装斜块、端子本体组成。主要适用于35mm2及以上的电缆导体连接。(见表17)。 中间连接端子
B、压接型中间连接端子：（铜鼻子），在市场上有标准件。主要适用于1.5-4mm2的电缆导体连接。
C、螺丝连接型中间连接端子：主要适用于6-25mm2的电缆导体连接。(见表18)
分支电缆
矿物绝缘可以实现分支，通过采用T接、十字接分支
接线盒，解决了矿物绝缘电缆在任何地方、任何场合分支的问题，同时也解决了一般耐火塑料电缆分支处的阻燃、耐火特性。矿物绝缘电缆分支接线盒的选用：用户只要提供主干进线及分支线的规格，根据主干进线确定分支接线盒的规格，分支接线盒的结构由我们来设计
分支接线盒的型号规格
一、矿物绝缘电缆敷设的一般要求
1、矿物绝缘电缆敷设方法见表6
2、电缆在敷设前，均应检查电缆是否完好，绝缘电阻是否达到标准要求。
3、电缆敷设时，其固定点之间的间距，除支架敷设在支架处固定外，其余可按下表*的数值固定。
在明敷部位，如果相同走向的电缆大、中、小规格都有，从整齐、美观方面考虑，可按*小规格电缆标准要求固定，也可分档距离固定。当电缆倾斜敷设时，电缆与垂直方向成30°及以下时，按垂直间距固定；大于30°时，按水平间距固定。
4、电缆敷设时，在转弯处、中间连接器两侧，有条件固定的应加以固定。
5、计算敷设电缆所需长度时，应考虑留有1％的余量。
6、对电缆在运行中可能遭受到机械损伤的部位，应采取适当的保护措施。
7、单芯电缆敷设时，应逐根敷设，待每组布齐并矫直后，再作排列绑扎，绑扎间距以1-1.5m为宜。
8、电缆在对铜护套有腐蚀作用的环境中敷设时，或在部分埋地或穿管敷设时，应采用
聚氯乙烯外护套或低烟无卤外护套。
9、布线过程中，电缆锯断后应立即对其端部进行临时性密封。 10、电缆全长均为直线敷设或联接用电器可能产生振动时，要在允许的场合设置膨胀环。
11、一般矿物绝缘电缆无需穿管敷设，特殊场合必须穿管的参见右表（单芯电缆不允许单独穿
金属管敷设）。
12、可以埋地敷设，但*好不要有中间
接头，如无法避免，则接头处需
做好防水处理或设置电缆井。
13、对于大截面单芯电缆，用于交流电网时应采取涡流消除措施，在交变电流作用下，铜护套上会形成横向涡流，会造成能量损耗。当线路负荷特别大而需要两组以上的电缆时，可按图1 a.b的的形式排列两组或多组电缆，但每组之间要留有两倍电缆外径的距离，而且每组电缆接线位置应相同。此外，在电缆进
配电箱、柜时，为固
