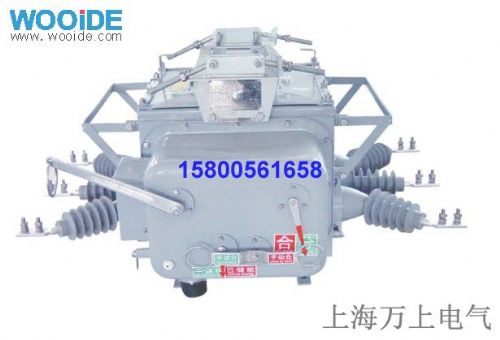

1. 为额定电压12kV，三相交流50Hz的户外配电设备。它采用真空灭弧和SF6气体作为绝缘介质，是ZW20-12型柱上真空
断路器改进型产品。箱体采用了引进日本东芝公司VSP5的气体密封，防爆，绝缘结构技术，进出线导管也进行了密封性能改进,整体密封性能优良，内部充装的SF6气体不泄漏，不受外界环境影响，其
弹簧操作机构进行了小型化设计和可靠性和稳定性优化，采用直动
链条主动和多级脱扣系统，动作可靠性和稳定性比国内传统的弹簧操作机构提高了好几倍：主回路的轴与套之间的接触采用了内收外张式表链结构，主回路的接触电阻小，温升低。所以，ZW20A-12型户外柱上
真空断路器是一种免维护产品，是
柱上断路器中的佳品。
ZW20A-12较ZW20-12还增加了过流保护，机构弹簧储能指示，并配备航空插座作二次电气连接，便于与智能化控制器相结合。
优良的电气和机构性能，使ZW20A-12型户外
柱上真空断路器得到广泛的应用。主要用于开段，关合10kV电力系统的负荷电流及短路电流，适用于
变电站及工矿企业配电系统中作保护和控制之用，更适用于电网频繁操作的场合。本产品与控制器配套，具有优良的重合器功能，能满足配电自动化系统要求。
本产品主要符合以下标准：
GB1984 高压交流断路器
GB/T11022 高压开关设备及控制设备标准的共用技术要求
2. 型号及含义
3. 使用条件
3.1 海拔高度：不超过2000m;
3.2 周围空气温度：-40°C～+40°C，日温差：日温变化不大于25°C;
3.3 风速:不大于35m/s;
3.4 无易燃，爆炸危险，强烈化学腐蚀物(如各种酸，碱或浓烟等)和剧烈震动的场所。
4. 产品特点
操作灵活，方便：本产品既可电动储能，电动分合闸，也可手动储能，手动分，合闸功能，并能近距离或远离遥控操作；
开断性能优越：开断短路电流25KA达30次；
操作功率小，可靠性高：全新设计的小型化电动弹簧机构，机件数目和储能
电机是额定功率(约40W左右)都降低到*低水平；
安装方式灵活：可采用柱上吊装或坐安装方式；
具有免维护特性：断路器主回路，二次元器件,操作机构均密封在SF6气体(零表压)中，不受外界环境影响，性能稳定，可靠，免维护；
密封性能可靠：采用成熟的密封结构技术，密封性可靠；
进出线绝缘性能优良：采用
硅橡胶套管，使
接线端子之间绝缘离充裕，外绝缘性能优良使用安全；
“四遥”功能：可与控制器配套，实现遥控，遥测，遥信和遥调功能。
5. 技术参数
5.1 断路器本体的额定参数
5.2 断路器本体的机械特性参数
5.3 操动机构主要技术参数
5.3.1储能电机：采用直流电动机，其技术数据
5.3.2手动储能操作力：采用机构所配储能手柄时*大操作力小于25公斤。
5.3.3合闸电
磁铁：采用螺管式
电磁铁，其线圈技术数据
5.3.4 分闸电磁铁线圈及技术参数，同合闸线圈。
合闸额定工作电压范围：85％-110％；分闸额定工作电压范围：65％-120％，30％额定电压连续三次不应脱扣。
5.4 电流
互感器的配置
电流互感器变化：50/5-1000/5，由用户根据需要选用；标准配置方案：穿心式电流互感器2只。增加配置方案：150/5及以下*多可配置穿心式电流互感器3只，200/5及以上的，*多可配置穿心式电流互感器6只，其中3只用于保护，3只用于计量。
5.5 开关保护定值的调整范围
配置延时器(又称浪涌控制器或定时限开关过流脱扣器)，断路器将具有优良的保护性能。
5.5.1 过电流保护过电流电流值：5A过流延时时间调整范围：40-3000ms
5.5.2 速断保护
速断电流倍数调整范围：2-7倍速断延时调整范围：0-120ms
5.5.3 浪涌保护
涌流延时调整范围：40-240ms
