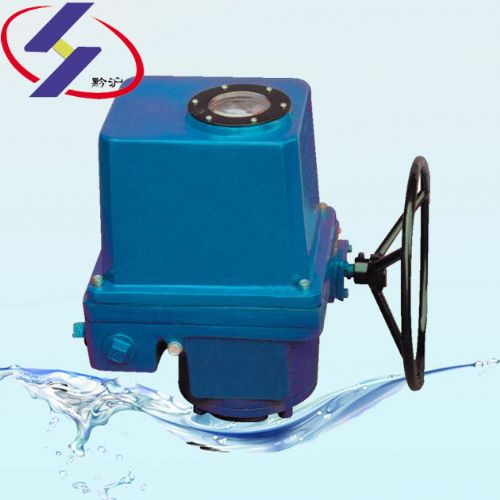

适用于中、小通径的碟阀、
球阀等启闭件作直角旋转的阀门及其他类似设备。
规格：LQ5-1、LQ10-1、LQ20-1、LQ40-1、LQ80-1
用于90度回转阀门
输出转矩50Nm ～ 800Nm
防护等级IP54(户内型)
电源：380VAC / 3相 / 50Hz，220VAC / 单相 / 50Hz
输出转矩：50~800 Nm
输出转速：7.5~30 S/90deg
行程范围：90°±10°
防护等级：IP54(GB4028-84)
环境温度：-20 ~+40 °C
LQ电动装置参数表：
规格 转矩Nm 转速s/90deg *大阀杆直径mm
电机功率W 手轮圈数 重量kg
LQ10-1
100 15 Ø20 30 73 17
LQ20-1
200 15 Ø20 60 73 17
LQ40-1
400 15 Ø35 90 64 35
LQ80-1
800 15 Ø35 180 64 35
结构说明：
电动操作：电动机通过一级直
齿轮副带动偏心轴旋转，偏心轴上安装有复合行星齿轮，因静齿圈外齿与蜗杆为自锁结构，行星齿轮的转动不能
使静齿圈转动，行星齿轮、静齿圈内齿、动齿轮及偏心轴组成2K-H行星齿轮系，以约530:1的减速比将偏心轴的转动传递到动齿轮上，驱动输出轴
工作。齿减速齿轮结构，具有自锁性能。
手动操作：转动手轮时，蜗杆带动静齿圈的外齿转旋转，通过静齿圈的内齿轮、复合行星齿轮、动齿轮组成的定轴齿轮系驱动输出轴旋转。因此，LQ
执行器的手动、电动操作转换通过静齿圈的角色变换完成，没有
离合器，也无需切换手柄，实现全自动切换。
保护功能：防止电机过热，电机绕组内埋设温度
保护开关。当电机过热时，温度保护开关动作，切断电机电源以保护电机不致损坏
