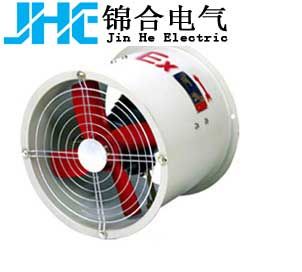

一.概述：
本
风机适用于输送易燃易爆无腐蚀性气体，环境温度不得超过60℃。 广泛应用于一般工厂、仓库、办公室、住宅内通风换气或强暖气散热，也可在较长的排气
管道内间隔串联安装以提高管道中的压力 ，卸下
电机可做自由风扇。叶轮由铝合金加工而成，以防止在运转中引起火花，电机采用隔爆型电机。
工作条件为：
交流50HZ、电压220/380V，无重度腐蚀和显著粉尘的场所。 可
根据要求增设安装架，符合防爆标志EXDIIBT要求。
二.适合场所：
1.爆炸性气体混合物危险场所：1区、2区。
2.爆炸性气体混合物：ⅡA、ⅡB。
3.温度组别：T1～T4。
4.防爆标志： ExdⅡBT4。
三、特点
1.由
防爆电机、扇叶、风筒等部分组成；
2,具有噪声低、能耗低、防爆性能可靠；
3,壁式：风扇外形两端一边是喇叭口型，一边是90°直角
法兰型；
4,管道式：风扇两端都成直角法兰边，可以安装在管道的中间；
5,岗位式：除具有壁式特征外，附加岗位脚架附件，风扇腰中打安装孔φ
6,固定式：除具有局式特征外，底部焊接固定安装架（40×40
角铁制）；
7,叶轮转速（或电机功率或风量）可根据用户要求选配；
8,电缆布线。
四、技术参数：
机号 转速rpm 叶片角度 风量m3/h 风压Pa 电机型号
功率kw A声级Db(A)
2.8 2900 35 3202 232 YSF-6300
0.25 75
1450 35 1605 60 YSF-5024
0.12 62
3.15 2900 35 4545 294 YSF-7122
0.55 79
1450 35 2273 74 YSF-5624
0.18 65
3.55 2900 35 6542 373 YSF-8022
0.75 82
1450 35 3265 93 YSF-6314
0.18 68
4 2900 35 9336 474 YF90S-2
1.1 85
1450 35 4687 119 YSF-7114
0.25 70
4.5 1450 35 6658 150 YSF-7124
0.37 73
5 1450 35 9133 185 YSF-8024
0.75 76
960 35 6104 81 YSF-8026
0.37 68
5.6 1450 35 12812 232 YF90S-4
1.1 79
960 35 8471 101 YSF-8026
0.37 71
6.3 1450 35 1825 294 YF100L-4
1.5 82
960 35 12082 128 YF90S-6
0.75 74
7.1 1450 35 26120 373 YF112M-4
3 84
960 35 17296 164 YF90S-6
1.1 78
8 1450 35 37070 474 YF132M-4
4 86
960 35 24739 208 YF112M-6
2.2 79
9 960 35 35227 263 YF132M1-6
4 82
10 960 35 48326 324 YF160M-6
5.5 83
11.2 960 35 67892 407 YF160L-6
7.5 88
五、安装和使用注意事项：
1、安装前应详细检查
通风机是否因包装、运输而有损坏、变形，待
修理妥善后才能进行安装。安装时要注意检查各关联部分有无松动，叶片
与风筒间隙应均匀，不得相碰。
2、联接出风口之管道重量，不应由风机风筒承受，安装时应另加支
撑。
3、在
轴流通风机进口端必须装置集风器，并装好防护
铁丝网。
4、风机底座必须与地基平面自然接合，不得敲打
螺栓强制连接，以
防底座变形。安装时应用水
平尺校正机座，加垫以保持其水平位置，然后
将
地脚螺栓旋紧。
5、该轴流通风机不准吊装使用，安装完毕后，须先进行试转。
6、通风机在长期未使用后，再重新使用时，必须先检查各联接部分
是否牢固可靠，并经试运转后，方可正式使用。
7、风机正式运转后，每年应检查一次
螺钉是否松动，电线表皮是否
损坏，根据其具体情况加以修理。
8、经常注意风机在运转中有无异常响声，振动是否加大，并且及时
检查修理。
请严格按照产品说明书安装，并有专业电工人员进行安装，调试。
【产品运输】：
物流/提货时用户付运费（因用户遍布全国各地，公司不保证物流费
用的一致，故公司实行需方付运费政策，如有不便请谅解，特殊情况另定
。
本公司产品交付第三方运输，故不保证产品在运输期间不会出现破损
情况，若到货后发现产品有破损情况，请及时联系本公司。
