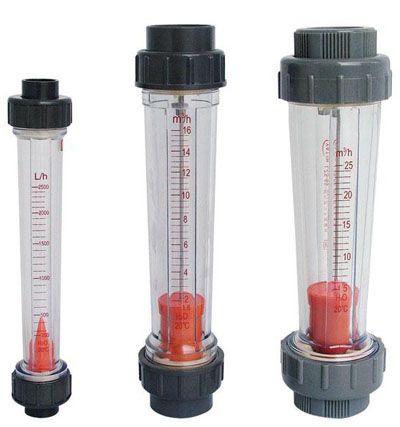

锥管主要部分均由AS，
ABS塑料制成，有较好的耐腐性能，具有结构合理、体积小、重量轻、锥管不易破碎等特点。可广泛应用于化工、环保、食品等工业部门。连接方式可分为：插接、焊接、螺纹和
法兰连接四种。
流量计锥管等主部件均由AS、ABS塑料制成，有较好的耐腐性能，产品还具有结构合理、体积小、重量轻、锥管不易破碎等特点
公称通径
(mm)
型号
测量范围
允许被测介质状况
精度
短管型
温度℃
压力MPa
15
LK-LZS-15
5-50l/h
0-60
≤0.6
±5％
10-100l/h
16-160l/h
25-250l/h
40-400l/h
50-500l/h
60-600l/h
100-1000l/h
25
LK-LZS-25
100-1000l/h
160-1600l/h
250-2500l/h
32
LK-LZS-32
0.4-4m3/h
0.6-6m3/h
50
LK-LZS-50
1-10m3/h
1.6-16m3/h
65
LK-LZS-65
5-25m3/h
8-40m3/h
12-60m3/h
80 LK-LZS-80 5-25m3/h
8-40m3/h
12-60m3/h
100
LK-LZS-100
12-60m3/h
18-90m3/h
20-120m3/h
125
LK-LZS-125
25-150m3/h
30-180m3/h
150 LK-LZS-150 12-60m3/h
18-90m3/h
20-120m3/h
25-150m3/h
30-180m3/h
LK-LZS-
塑料管转子流量计外形安装尺寸
型号
尺寸(mm)
适用
管道(mm)
短管型
L
D1
D2
LK-LZS-15
202
20
45
15或20
LK-LZS-25
226
32
60
25或32
LK-LZS-32
288
40
74
32或40
LK-LZS-50
341
63
98
50或63
LK-LZS-65
430
75
122
65或75
LK-LZS-100
520
法兰连接 100
LK-LZS-125
520
法兰连接
125
注意事项
为了能让转子流量计正常工作且能达到一定的测量精度，在安装流量计时要注意以下几点：
1、转子流量计必须垂直安装在无振动的管道上。流体自下而上流过流量计,且垂直度优于2°,水平安装时水平夹角优于2°；
2、为了方便检修和更换流量计、清洗测量管道，安装在工艺管线上的
金属管浮子流量计应加装旁路管道和旁路阀；
3、转子流量计入口处应有5倍管径以上长度的直管段，出口应有250mm直管段；
4、如果介质中含有铁磁性物质，应安装磁
过滤器；如果介质中含有固体杂质，应考虑在阀门和直管段之间加装过滤器；
5、当用于气体测量时，应保证管道压力不小于5倍流量计的压力损失，以使浮子稳定工作；
6、为了避免由于管道引起的流量计变形，工艺管线的法兰必须与流量计的法兰同轴并且相互平行，管道支撑以避免管道振动和减小流量计的轴向负荷，测量系统中
控制阀应安装在流量计的下游：
7、测量气体时，如果气体在流量计的出口直接排放大气，则应在仪表的出口安装阀门，否则将会在浮子处产生气压降而引起数据失真。
8、安装PTFE衬里的仪表时，法兰
螺母不要随意不对称拧得过紧，以免引起PTEF衬里变形；
9、带有液晶显示的仪表，要尽量避免阳光直射显示器，以免降低液晶使用寿命；带有锂
电池供电的仪表，要尽量避免阳光直射、高温环境（≥65℃）以免降低
锂电池的容量和寿命。
