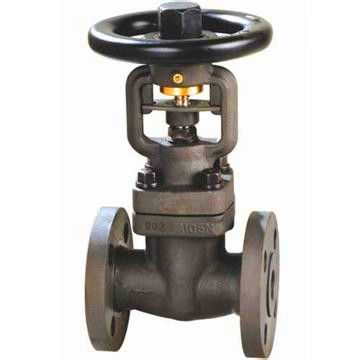

是指阀体采用锻造钢的
波纹管截止阀。
主要适用于火力电站各种系统的管路上，切断或接通管路介质。适用介质：水、蒸气等非腐蚀性介质。进口锻钢
波纹管截止阀与其他阀门产品相比的特点是高温高压，独特的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。
有二种阀盖设计形式。*一种是
螺栓式阀盖，按这种形式设计的阀门，其阀体与阀盖用螺栓
螺母连接，缠绕式
垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种形式设计的阀门，其阀体与阀盖用
螺纹连接，全焊密封。客户有特殊要求时也可采用全焊透连接。
特征：
1、高温、高压介质的管路或装置上宜选用截止阀。如火电厂、核电站，石油化工系统的高温、高压管路上。
2、管路上对流阻要求不严的管路上。即对压力损失考虑不大的地方。
3、小型阀门可选用
针阀、仪表阀、
取样阀、压力计阀等。
4、有流量调节或压力调节，但对调节精度要求不高，而且管路直径又比较小，如公称通经≤50mm的管路上，宜选用。
5、合成工业生产中的小化肥和大化肥宜选用公称压力PN160公称压力16MPa或PN320公称压力32MPa的高压
角式截止阀或高压角式
节流阀。
6、
氧化铝拜耳法生产中的脱硅车间、易结焦的管路上，易选用阀体分开式、阀座可去处的、
硬质合金密封副的直流式截止阀或直流式节流阀。
7、锻钢波纹管截止阀结构合理、密封可靠、性能优良、造型美观；
密封面堆焊Co硬质合金、耐磨、耐腐、抗磨擦性能好、使用寿命长；
阀杆调质及表面氮化处理，有良好的抗腐和抗磨擦性能；
双重密封，性能更可靠；
阀杆升降位置指示更直观；
零件材料，
法兰和对焊尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
参数：
序号 零件名称 CStoASTM AStoASTM SStoASTM
A105 A182F22 A182F304(L) A182F316(L)
1 阀体 A105 A182F22 A182F304(L) A182F316(L)
2 阀瓣 A276420 A276304 A276304(L) A276316(L)
3 阀杆 A182F6 A182F304 A182F304(L) A182F316(L)
波纹管 SS
4 垫片 316夹柔性石墨 316夹PTFE
5 阀盖 A105 A182F22 A182F304(L) A182F316(L)
6 螺栓 A193B7 A193B16 A193B8 A193B8M
7
填料 柔性石墨 PTFE
8 填料压套 A276420 A182F304
10 填料压板 A216WCB A351CF8
12 阀杆螺母 A276420
手轮 A197
13
锁紧螺母 A1942H A1944 A1948 A1948M
销钉 A276420 A182F304
活节螺栓 A193B7 A193B16 A193B8 A193B8M
螺母 A1942H A1944 A1948 A1948M
垫圈 SS
14 铭牌 SS
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 —29℃～425℃ —29℃～550℃ —29℃～200℃
