一、 应用范围
用于监测结构的差动位移和转动。水平型梁式倾斜仪监测结构的沉降和抬升，垂直型监测结构侧向的位移和变形。
典型的应用包括：
• 监测加固稳定措施如压力灌浆和稳
固。
• 监测隧道和基坑开挖对结构物的影
响。
• 监测荷载作用下结构的性能。
• 监测滑坡区的结构物的稳定性。
• 监测
挡土墙的变位及变形。
• 监测遂洞的收敛变形以及其他位
移。
二、 操作原理
由安装在钢性金属梁上的电解质式倾角倾斜仪组成。是一种精密的水准泡由电阻电桥进行量测，电桥电路输出量为电压，其
值与倾角成正比例。 梁一般1～2米长，安装在锚头
螺栓上，锚头螺栓固定在结构物上。结构物移动改变了梁的倾角从而改变倾斜仪的输出。
电压读数可转换成倾斜读数单位为 mm/m。将当前倾角读数减去初始倾角读数，再乘以梁的长度（两锚头之间的距离），即可计算出位移。
倾斜仪首尾连接时，位移值也会
从一支锚头累加到另一支上，从而可绘出反映差动位移或沉降的剖面图。
三、 优点
• 高分辨率：梁式倾斜仪能检测到0.005mm/m的微小位移。
• 易安装性：小尺寸梁几乎可以安装在任何位置，可根据结构物相应修改
梁的长度。使用*的安装托架可方便地将倾斜仪安装到曲面上。
• 简单牢固：EL梁式倾斜仪没有可移
动部件。
• 遥测：梁式倾斜仪可与数据采集系统连接，数据采集系统能不间断监测
位移，并在监测到危险位移时报警。
• 性价比高：梁式倾斜仪提供了可靠的高分辨率的测量，安装简单，易与

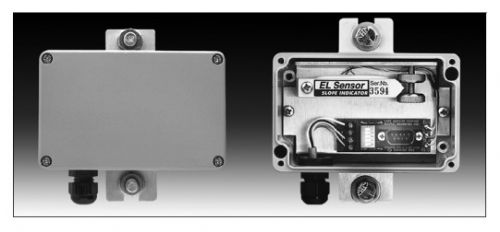

数据采集系统连接。是较为经济的断面变形与沉降测量方一套完整的垂直梁式倾斜仪包括一台包在防风化护套里的EL倾角倾斜仪、一根带安装托架的粱和把梁固定在结构物上的锚头。
倾斜仪：单轴电解质倾角倾斜仪。标准配置为三线连接CR1000数据采集系统，如果您打算使用数据采集系统，那么*您使用这种安装方式。备选
配置为六线连接其它类型读数仪或数据采集仪。
量程：±40 分(±11mm/m)。
分辨率：使用合适的数据采集仪，1秒
或更高(0.005mm/m ) ；
重复性：±3秒（0.005mm/m）；
调整量程：在安装盘上可调转360 °。
操作温度：－20 ~ +50 ℃。
尺寸：垂直倾斜仪的保护套是125mm
宽 X 80mm高 X 59mm厚。
垂直梁： 38×38mm有隔舱和盖的铝
梁，包括两端托架和电缆密封装置。
以锚头到锚头间的标距相应确定梁的
尺寸。
