适用于交流50Hz，额定工作电压10（6）kV，额定电流为3000A的电力系统中，作为发电厂、
变电站、发
电机、
电容器组、
变压器等用电设备接收和非配电能的户内配电设备使用。
使用环境条件
(1)正常环境条件
1．周围空气温度 上限：+40℃、下限：-10℃。
2．海拔：1000m。
3．室内平均相对湿度不超过90％。
4．没有导电尘埃与足以腐蚀和破坏绝缘的气体场所。
5．没有靠近爆炸物为危险的场所。
6．没有剧烈震动和颠簸及垂直倾斜度不超过5°的场所。
(2)特殊工作条件
在超过规定的正常的环境条件下使用时，由用户和制造厂协商。
型号与含义
主要技术参数
额定电压（KV)
3、6、10
*高工作电压（KV)
11.5（10KV时）
额定电流（A）
400、600、1000、1250、2000、3000
额定短路开断电流（KA)(*大）
31.5
动稳定电流（KA）（峰值）
80
4秒热稳定电流（KA）（*大）
31.5
操作方式
弹簧储能，电磁操动机构
母线系统
单母线、单母线旁路
重量（kg)
约850（其中25－28方案重约1100）
外形尺寸（mm)
宽×深×高
宽×深×高
1200×1200×3100
单母线
1200×1800×3100
单母线带旁路母线
技术指标
额定电压(KV) 3.6／7.2／12
工频耐受电压(KV) 42(1min)
冲击耐受电压(KV) 75
额定频率 50Hz
额定电流(A) 400～3000
额定热稳定电流(KA 4S) 20～31.5
额定动稳定电流(KA) 80
额定短路开断电流(KA) 25／31.5
分合闸和辅助回路的额定电压(V)直流24，36，48，60，110，220，交流110，220

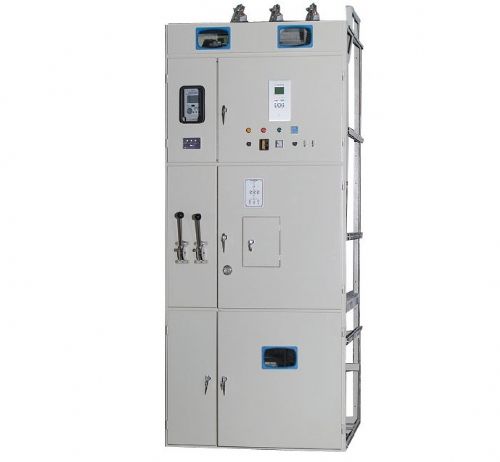

结构介绍
开关设备基本故交结构由50*50*5等边
角钢焊接而成，其他面板、门、隔板及侧板均为薄
钢板制成。
开关柜具有严格的五防功能，即防止误分、误合
断路器，防止带负荷分、合
隔离开关，防止误入带电间隔，防止带电挂
接地线，防止带接地线送电。本折本可靠墙安装，壳体内设置接地柱。
