具有连接牢靠、耐压能力高、密封性和反复性好、安装检修方便、工作安全可靠等特点。
性能规范
□制造标准：GB3733.1-83～GB3765.1-83
□公称压力：16MPa、25MPa、32MPa、40MPa
□适用温度：≤450℃
□适用介质：油、水、气等非腐蚀性或有腐蚀性介质
□制造材料：20#、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti、316、316L等
□配管：Φ4～Φ42的普通级精度无缝
钢管□终端螺纹：M、G、ZG、PT、NPT等

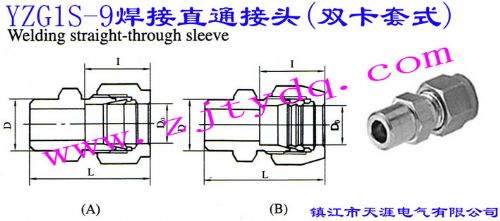

YZG1S-9焊接直通
接头(双卡套式)
YZG1S-9 Welding Straight-through sleeve
D0
D
L
I
代号Code No
4
8
31
16
YZG1S-9A-Φ4-Φ8
5
8
31
16
YZG1S-9A-Φ5-Φ8
6
10
32.7
16
YZG1S-9A-Φ6-Φ10
8
11
41.5
20.5
YZG1S-9A-Φ8-Φ11
10
13
41.5
20.5
YZG1S-9A-Φ10-Φ13
12
15
45.5
23.5
YZG1S-9A-Φ12-Φ125
14
17
48.5
24.5
YZG1S-9A-Φ14-Φ17
16
19
50.5
25.5
YZG1S-9B-Φ16-Φ19
18
21
50.5
25.5
YZG1S-9B-Φ18-Φ21
