具有连接牢靠、耐压能力高、密封性和反复性好、安装检修方便、工作安全可靠等特点。
性能规范
□制造标准：GB3733.1-83～GB3765.1-83
□公称压力：16MPa、25MPa、32MPa、40MPa
□适用温度：≤450℃
□适用介质：油、水、气等非腐蚀性或有腐蚀性介质
□制造材料：20#、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti、316、316L等
□配管：Φ4～Φ42的普通级精度无缝
钢管□终端螺纹：M、G、ZG、PT、NPT等

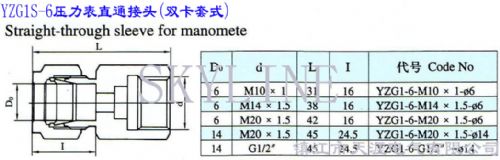

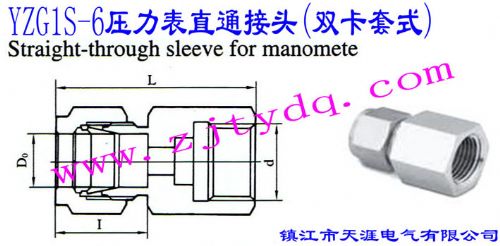

YZG1S-6 Straight-through sleeve for manometeD0
d
L
I
代号Code No
6
M10×1
31
16
YZG1S-6-M10×1（F）-Φ6
6
M14×1.5
38
16
YZG1S-6-M14×1.5（F）-Φ6
6
M20×1.5
42
16
YZG1S-6-M20×1.5（F）-Φ6
14
M20×1.5
45
24.5
YZG1S-6-M20×1.5（F）-Φ14
14
G1/2
45
24.5
YZG1S-6-G1/2（F）-Φ14
