一、是我公司*近几年来集生产热
继电器、电子式
电动机保护器的技术基础上研制开发的又一项新一代高科技多功能产品。它以高性能的新型单片微型计算机为核心,采用先进可靠的元件所构成,具有设计先进、工作性能可靠、功能完善独特等优点;它操作简单,所有节能保护和控制功能的参数均由数字设定;它应用广泛,是冶金、化工、纺织、水泥、石油、煤矿等行业不可缺少的保护神;它安装维修方便,经济实惠、投资少、见效快、效益高,是广大大、中、小型企业*的节能产品;它还具有RS485串行通讯口,支持MODBUS-RTU协议和4~20mA模拟量输出接口,方便的核
PLC、DCS及后台机组成网络系统,能将电动机的运行电流和运行时间上传给上一级监控计算机;。
二、 功能
具有过流反时限,堵转、过载、过热、缺相、切换、相序及三相电流不平衡保护;
具有起动延时功能与过流延时分开;
具有数字显示功能,精确显示三相电流;
具有故障报警记忆功能;
具有4~20mA模拟量输出接口;
具有RS485远程通讯口,方便的和上位机组成网络保护系统,通过PC机对监控保护参数进行修改、运行状态监控和历史数据查询。
三、型号规格
Y K M J (L X M J)
CT(H:保护器自带CT,L:另配CT)
通讯:(T:RS485通讯,M:4~20mA模拟
量输出,TM:两者兼备)
结构(Z:整体式,F:分体式)
电动机额定电流(A)
节能型
电机保护器
企业代号
四、 规格型号
型 号 规 格(A) 备 注
YKMJ(LXMJ)-200H 200A以下 一次线直接穿过保护器已配CT
YKMJ(LXMJ)-200 200A以下 另配200/5 CT(3只)
YKMJ(LXMJ)-400 200~400 另配400/5 CT(3只)
YKMJ(LXMJ)-600 400~600 另配600/5 CT(3只)
注:如未指出结构形式时默认为整体式保护器,通讯及模拟信号未指出时默认为无通讯或模拟信号,
互感器未指出时默认为保护器自带互感器;

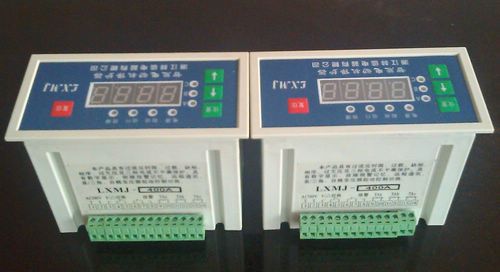

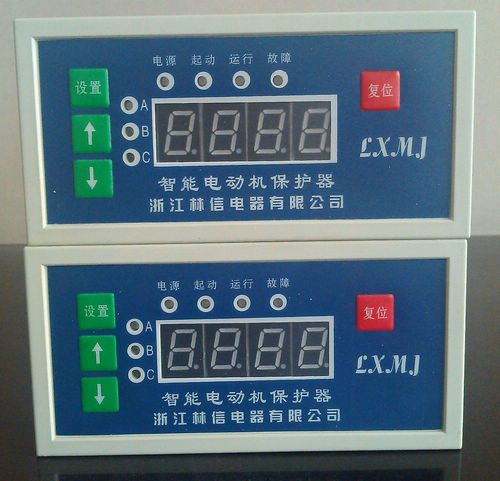

五、产品外型(见图1、2)
六、使用条件
1、适用电机:鼠笼式三相交流
异步电动机;
2、海拔高度:≤2000m;
3、工作电压:AC220V,AC380V;
4、额定电流:600A以下;
5、频率:50Hz;
6、使用环境温度:-10℃~+40℃;
7、使用场所:无腐蚀性气体、无明显凝露、无导电尘埃且通风良好。
