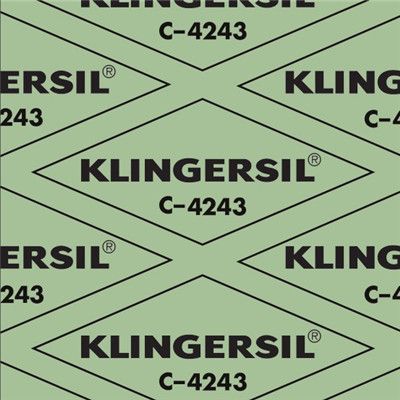

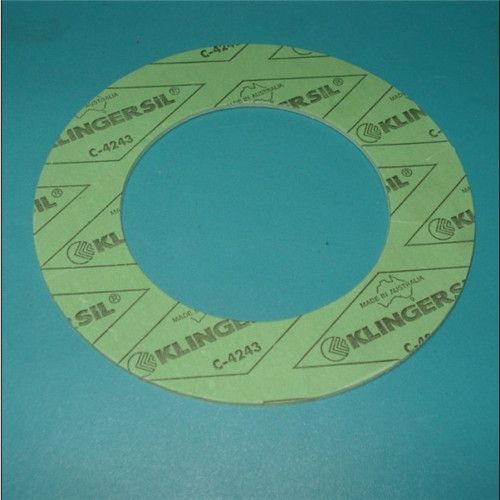

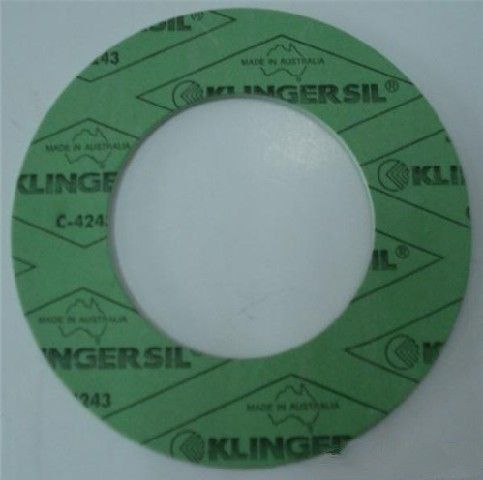

一种被广泛应用的经济型非石棉
垫片。
3XA双面防粘接涂层保持垫片和
法兰分离，减少安装和维修时间。 在安装和检修时无须使用
润滑油脂和密封剂。
技术参数
请注意以下图表所示仅作为指导，该参数引用时要根据垫片的厚度和具体操作条件。本参数参考厚度 2.0 mm，所有操作我温度和压力根据接触的化学介质而定。请查阅 KLINGER 公司的相关化学介质适用表或使用 KLINGERexpert 计算机设计软件。
*高操作温度 200 °C
*高操作压力 80 bar
压缩率 ASTM F36A 8 ％
回弹率 ASTM F36A (min) 55 ％
KLINGER 热压缩实验 50 MPa 200°C
厚度减少 23°C 10 ％
厚度减少 200°C 25 ％
密封性 DIN 28090-2 0.04 mg/sm
气体泄露 DIN 3535/6 0.4 ml/min
应力松弛 DIN 52913
(16h, 175°C, 50 MPa) 26 MPa
厚度增加 ASTM F146
ASTM Oil No. 3 (5h/150°C) 5 ％
ASTM Fuel B (5h/20°C) 7 ％
密度 1.75 g/cm3
注: 采用通用的非
石棉垫片测试方法测试。
KLINGER PT 图
注意： KLINGER PT 图仅提供设计指导 – 没有压力/温度限制，具体参考 KLINGER expert 垫片设计软件。
1. 在化学介质适用的情况下，可以确认满足你的使用条件。
2. 在化学介质适用的情况下，正常满足你的使用条件除非在蒸汽中应用，你需要得到KLINGER的确认。.
3. 所有使用条件均需要得到KLINGER的确认。.
KLINGERsil C4403 一种*用于油、水、气的通用的非石棉密封材料。由NBR和ARIMID和矿物纤维制成。 其卓越的性能可以和传统的压缩石棉相媲美，*用于汽车、石化厂公用系统、油和气工业。
3XA 双面防粘接涂层保持垫片和法兰分离，减少安装和维修时间间 在安装和检修时无须使用润滑油脂和密封剂。 技术参数
请注意以下图表所示仅作为指导，该参数引用时要根据垫片的厚度和具体操作条件。本参数参考厚度 1.5 mm，所有操作我温度和压力根据接触的化学介质而定。请查阅 KLINGER 公司的相关化学介质适用表或使用 KLINGERexpert 计算机设计软件。
*高操作温度 300 °C
*高操作压力 50 bar
压缩率 ASTM F36A 8 ％
回弹率 ASTM F36A (min) 50 ％
KLINGER 热压实验 50 MPa 300°C
厚度减少 23°C 10 ％
厚度减少 300°C 25 ％
拉伸强度ASTM F152 8 MPa
气体泄露 DIN 3535/6 0.3 ml/min
压力松弛 BS7531 23 MPa
压力松弛 DIN 52913 (16h, 300°C) 25 MPa
重量增加 ASTM F146
ASTM 油 IRM903 (5h/150°C) 0-10 ％
ASTM 燃料油 B (5h/23°C) 0-10 ％
厚度增加 ?ASTM F146
ASTM 油 IRM903 (5h/150°C) 0 - 5 ％
ASTM 油 B (5h/150°C) 0 - 10 ％
密度 1.6 g/cm3
注: 检测标准系采用通用的非石棉垫片检测标准。
KLINGER PT 图
注意： KLINGER PT 图仅提供设计指导 – 没有压力/温度限制，具体参考 KLINGER expert 垫片设计软件。
1. 在化学介质适用的情况下，可以确认满足你的使用条件。
2. 在化学介质适用的情况下，正常满足你的使用条件除非在蒸汽中应用，你需要得到KLINGER的确认
3. 所有使用条件均需要得到KLINGER的确认。
