结构特点
是自动化控制系统中仪表的执行单元，以 AC220V
电源电压作动力，接受来自 DCS、
PLC 系统
常见故障及产生的原因
（一）
调节阀不动作。故障现象及原因如下：
1．无信号、无气源。①气源未开，②由于气源含水在冬季结冰，导致
风管堵塞或
过滤器、
减压阀堵塞失灵，③压缩机故障；④气源总管泄漏。
2．有气源，无信号。①调节器故障，②信号管泄漏；③定位器
波纹管漏气；④调节网膜片损坏。
3．定位器无气源。①过滤器堵塞；②减压阀故障I③
管道泄漏或堵塞。
4．定位器有气源，无输出。定位器的节流孔堵塞。
5．有信号、无动作。①
阀芯脱落，②阀芯与社会或与阀座卡死；③阀杆弯曲或折断；④阀座阀芯冻结或焦块污物；⑤执行机构
弹簧因长期不用而锈死。
（二）
蒸汽调节阀的动作不稳定。故障现象和原因如下：
1．气源压力不稳定。①压缩机容量太小；②减压阀故障。
2．信号压力不稳定。①控制系统的时间常数（T=RC）不适当；②调节器输出不稳定。
3．气源压力稳定，信号压力也稳定，但调节阀的动作仍不稳定。①定位器中
放大器的
球阀受脏物磨损关不严，耗气量特别增大时会产生输出震荡；②定位器中放大器的喷咀挡板不平行，挡板盖不住喷咀；③输出管、线漏气；④执行机构刚性太小；⑤阀杆运动中摩擦阻力大，与相接触部位有阻滞现象。
注：

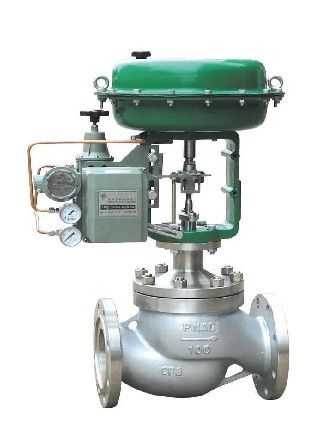

1.本网页的气动蒸汽调节阀ZJHP-16CDN15|25|32|4050结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
