使用条件
1、海拔高度：低于1000ｍ；
2、周围环境温度：*高不超过+40℃，*高不低于-25℃，24小时周期内平均温度不超过+30℃；
3、地震水平加速不大于0.4ｍ/Ｓ2，垂直加速度不大于0.2ｍ/Ｓ2；无剧烈振动和冲击及爆炸危险场所。
产品型号
YB-12/0.4-1000KVA
Y B预装式
变电站□接线方式：H-环网型、Z-终端型
12高压电压等级（KV）
0.4 低压电压等级（KV）
1000KVA
变压器容量（KVA）
产品特点

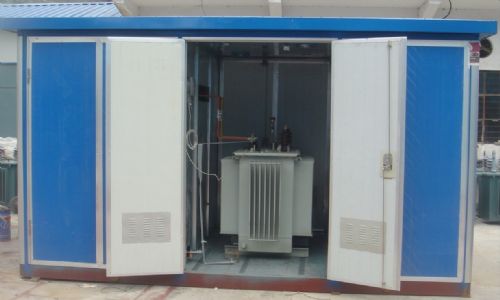

1、 本产品由高压配电装置，变压器及低压配电装置联接而成，分成三个功能隔室。即高压室、变压器室和低压室。高压室功能齐全，高压室由HXGN-10
环网柜组成一次供电系统，可布置成环网供电、终端供电、双
电源供电等多种供电方式，还可装设高压计量元件，满足高压计量的要求。变压器可选择S9、S10、S11以及其他低损耗
油浸式变压器或
干式变压器。
2、 变压器室设自动强迫风冷系统及照明系统，低压室根据用户要求可采用面板或柜装式结构组成用户所需的供电方案，有动力配电、照明配电、
无功补偿、电能计量等多种功能，满足用户的不同要求，方便用户的供电管理和提高供电质量。
3、 高压室结构紧凑合理，并且有全面防误操作联锁功能，各室均有自动照明装置。另外，高、低压室所选用全部元件性能可靠，操作方便，使产品运行安全，操作维护方便。
4、 采用自然通风和强迫通风两种方式，使通风冷却良好。变压器室和低压室均有通风道。
排风扇有温控装置，按设定温度能自动开启和关闭，保证变压器满负荷运行。
5、 箱体结构能防止雨水和污物进入，并采用热镀锌
钢板或防锈铝台金板制作，经防腐处理，具备户外长期使用，有防腐、防水、防尘性能，使用寿命长，外形美观。
6、 运输、安装与说明本箱变运输吊装时，应使用我厂配置的*吊装支架（箱变底部有四个吊装环）。切勿挤压到箱体外壳。箱变通过运输抵达目的地后，在安装时应检查是否符合订货要求，箱体是否完整无损，用户应按提供的基础图做好箱变基础，将箱变安置在基础上后（箱变底部有四个安装孔），调整平面。压紧地脚
螺栓，连接地体、安装出线电缆（架空出线也可）。
7、 按要求全面检查和必要的电气试验后，即可通电使用，在操作高压单元设备时应按提供的操作程序进行。
技术参数
项目单位 单位 高压电器 变压器 低压电器
额定电压 KV 6/10 6/0.4 10/0.4 0.4
额定容量 KVA 50-1600
额定电流 A 630 100-2500
额定短路开断电流 KA 16,20
额定短时关合电流 KA 31,5,40
额定短时耐受电流 KA 16,20(4s) 15（1 s）
30（1 s）
额定峰值耐受电流 KV 40,50 30
工频耐压（1min） KV 相对地及相间23/42
隔离断口28/48
相对地及相间60/75 35(油浸)
雷电冲击耐压（峰值） 隔防断口70/85 60/75
箱体防护等级 KV IPX2 IPX2 IPX2
噪声水平 dB 55
