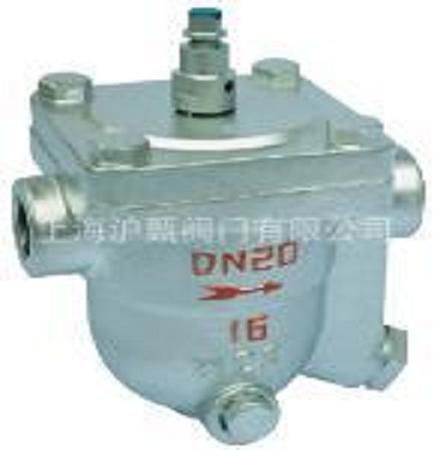

根据浮力的原理，使阀体内的浮球随水位变化作升降运动，以达到阀门启闭，即排水阻汽的作用。CS11H(A型)
疏水阀结构特点：1、能连续排水、性能稳定、排水量大、漏水量小。2、能排连续饱和水，至使设备凝结水滞存量较少、升温快、加热温度稳定。3、有自动排冷空气装置，无汽锁现象，工作平衡无噪音。
主要外形及连接尺寸
产品型号 口径 尺寸
DN L H D D1 D2 b f Z-φd
CS41H- 16 C-B
25
40
15 195 195 95 65 45 14 2 4-φ14
20 195 200 105 75 55 14 2 4-φ14
25 215 225 115 85 65 14 2 4-φ14
CS41H- 16 C-D
25
40
25 270 245 115 85 65 14 2 4-φ14
32 270 250 135 100 78 16 2 4-φ18
40 280 290 145 110 85 16 3 4-φ18
50 290 300 160 125 100 16 3 4-φ18
CS41H- 16 C-F
25
50 410 380 160 125 100 16 3 4-φ18
65 410 380 180 145 120 18 3 4-φ18
80 430 420 195 160 135 20 3 8-φ18
100 430 440 215 180 155 20 3 8-φ18
125 480 510 245 210 185 22 3 8-φ18
150 480 510 280 240 210 24 3 8-φ23
尺寸 型号 CS11H-16C
口径
DN 15 20 25 32 40 50
L 150 150 150 270 280 290
H 195 195 195 250 290 300
H1 103 103 103 108 108 108
主要零件 阀盖 阀体 阀座
过滤器 材料 碳钢 碳钢
不锈钢 不锈钢
用于蒸汽管网及设备中，能自动排出凝结水、空气及其它不凝结气体，并防止水蒸汽泄漏的疏水器，疏水阀也叫阻汽排水阀。该阀基本的工作原理就是利用蒸汽和水的重量差和温度差来实现疏水的目的。 该阀在蒸汽加热系统中起到阻汽排水作用。
