是三相交流50Hz，额定电丈夫12kV的户内装置，适用于工矿、企业、配电所及
变电站等场合，作为电气设施的保护和控制，用于分合负荷电流、闭环电流、空载
变压器和电缆充电电流。
配有手动和电动机操作机构，便于实现电力系统的三遥控要求。
-
熔断器组合电器是三相交流50Hz，额定电压12kV的户内装置，适用于工矿、企业、配电所及变电站等场合，作负荷控制和短路保护之用。配装的接地开关，可以承受短路电流。操动机构可手动和电动，便于实现电力系统的三遥控要求。

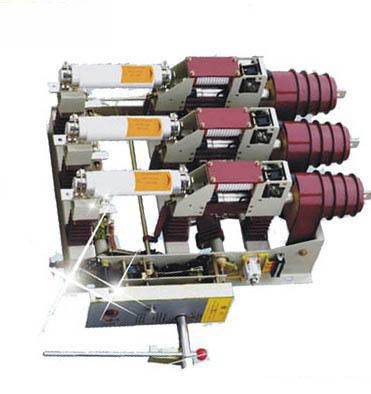

FZN25-12D、FZRN25-12D型
负荷开关和组合电器适用于三相环网或终端供电的市区配电站和工业用电设备中，作负荷控制和短路保护之用。由于组合电器对变压器等电器设备的保护作用比
断路器更可靠，更经济，特别适用于环网、双辐射供电单元和
箱式变电站。
型号及其含义
主要技术参数
序号 项目 单位 参数
FZN25-12D/T630-20 FZRN25-12D/T125-31.5
1 额定电压 kV 12
2 额定频率 Hz 50
3 额定电流 A 630 125
4 额定绝缘水平 1min工频耐受电压(有效值) kV 灭弧室断口30
对地及相间42；隔离断口48
雷电冲击耐受电压(峰值) kV 对地\相间75；隔离断口85
5 额定动稳定电流(峰值) kA 50 -
6 4S热稳定电流 kA 20 -
7 额定有功负载开断电流 A 630 125
8 额定闭环开断电流 A 630 125
9 额定电缆充电开断电流 A 10 10
10 额定开断空载变压器容量 kVA 1600 1600
11 额定断路开断电流 kA - 31.5
12 额定转移电流 A - 2000
13 熔断器型号 - SDLAJ-12,SFLAJ-12
14 撞击器输出能量 J - 2-5(中等)
15 额定短路关全电流 kA 50
16 接地开关额定动稳定电流(峰值) kA 50
17 接地开关2S热稳定电流 kA 20
18 辅助回路额定电压 V AC DC220 AC Dc110
19 机械寿命 次 10000
