（一）、表面处理
涂料的性能通常与基材表面处理的程度成正比。达到标准的处理程度按以下步骤。
对于混凝土，用
清洗剂清除表面油脂等污染物。已渗入混凝土深层的油脂极难清除，这可能会使漆膜脱落，这要求用动力工具处理表面或用高压淡水冲刷表面，力求表面粗糙坚硬而又*物，经处理后的表面PH值应为6-8，表面粗糙，平坦，均匀，干燥而又无松动层。以上要求一定要全部达到，处理后的表面还须在相对湿度小于65％，温度20度和通风良好的环境下干燥两天，临施涂
油漆前用利刀划混凝土表面，如只见一道清晰的刀痕，就表示表面坚固已达到要求。施工前混凝土必须完全固化和干燥，一般的硅酸盐混凝土地完全固化要28天，为保持干燥，混凝土结构还必须隔离地下水，避免毛细管作用润湿表面。施工和固化期间温度要在10度以上，以保证这两个过程能正常进行。施工表面还必须无油脂，尘埃等污染物，干燥期间应有足够的通风。
（二）、打
底漆 施工条件：表面处理达到要求。底材温度不低于10℃，且至少高于空气露点温度3℃
（温度和相对湿度应在底材附近测量）。狭窄区域通常需要良好的通风， 油漆正常干燥。在完全固化前，涂层不能接触油和化学品，不能承受机械应力。
底漆材料：卡托牌环氧封闭漆CT-112
施工方法：可采用无气喷涂、刷涂和辊涂。无气喷涂参数为“喷孔在0.017-0.021〞喷出压力100公斤/平方厘米(无空气喷涂参数仅供参考)”
稀释剂： CT-11D，用量大约30-50％
混合使用时间： 8小时（20℃）
重涂间隔： *小：4小时（20℃） *大：不限（20℃）
混合比例： 基料CT-112：
固化剂CT-112B=4：1（体积比）
施工时按材料比例混合搅搅拌均匀。在使用之前要让材料熟化15分钟（即材料混合均匀之后过15分钟再涂装，如不熟化会对材料性能有一定影响）。使用时混合好的材料一定要在混合使用时间内用完，如没有用完，则材料不可用（注：温度越高使用时间越短，在35℃时，使用时间大约为3小时）。重涂间隔随温度的变化而变化。温度太低材料还没有表干，不能重涂。
（三）、涂面层（防腐层）
施工条件：底材温度不低于10℃，且至少高于空气露点温度3℃（温度和相对湿度应在底材附近测量）。狭窄区域通常需要良好的通风，以确保油漆正常干燥。在完全固化前，涂层不能接触油和化学品，不能承受机械应力。检查底漆有无出现：未能完全硬化、无法封闭混凝土、表面附有灰尘等情况。如有以上问题，不能涂面层。

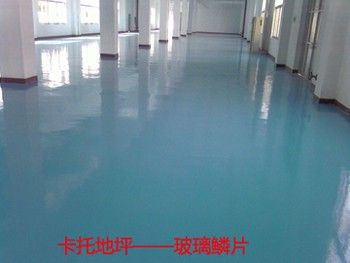

面漆材料：卡托牌
玻璃鳞片地坪
防腐漆CT-136
施工方法：可采用无气喷涂和刮涂。无气喷涂参数为：
喷嘴孔径0.63-1.09毫米(0.025-0.043英寸)，喷嘴压力15兆帕（150千克力/厘米2，2100磅/英寸2），喷幅在（ 65-80度），在过 滤 器中确保滤网清洁。（*使用：无气喷涂）
稀释剂/清洗剂：卡托牌环氧漆稀释剂CT-11D
混合后使用寿命（23℃）： 1小时（随温度升高而减少）
重涂间隔（23℃）：12小时（23℃）（随温度升高而减少）
混 合 比： CT-136（基料）：CT-136B（固化剂）=4：1 （体积比）
施工时按材料比例混合搅搅拌均匀。在使用之前要让材料熟化5分钟（即材料混合均匀之后过5分钟再涂装，如不熟化会对材料性能有一定影响）。使用时混合好的材料一定要在混合使用时间内用完，如没有用完，则材料不可用（注：温度越高使用时间越短）。重涂间隔随温度的变化而变化。温度太低材料还没有表干，不能重涂。
（四）养护
在涂料还没有完全固化之前，保持施工现场的清洁、通风。同时涂层不能接触油和化学品，不能承受机械应力。完全固化时间为（23℃）：7天（其它温度情况下请参照产品说明书）。
