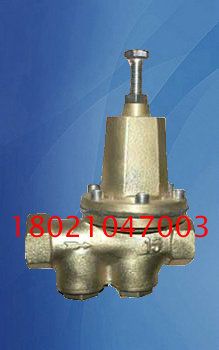

200P水用减压阀

  • 价格:150元/台
  • 产地:上海
  • 品牌:欣一
  • 型号:200P
  • 规格:15-80
  • 联系:刘文 021-57567259 18021047003
              联系我时请告知是在建材采购网看到的
  • 公司:上海欣一阀门有限公司
  • 产品介绍
    结构特点和用处
      本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。
      本产品主要用于蒸汽管路,起减压稳压作用。
    200P减压阀流量系数(Cv)
    DN 15(1/2) 20(3/4) 25(1) 32(1-1/4) 40(1-1/2) 50(2)
    Cv 0.5 0.6 1.2 1.8 3.0 5.0

    连接尺寸
    DN G L H1 H D
    15(1/2) G1/2 112 40 150 75
    20(3/4) G3-4 140 55 190 90
    25(1) G1 140 55 195 90
    32(1-1/4) G1-1/4 165 55 212 98

    主要技术参数和性能指标
    公称压力(Mpa) 1.0 1.6
    壳体试验压力(Mpa)* 1.5 2.4
    密封试验压力(Mpa) 1.0 1.6
    *高进口压力(Mpa) 1.0 1.6
    出口压力范围(Mpa) 0.09-0.8 0.1-1.2
