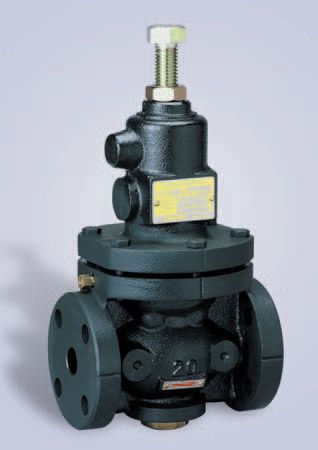

耀希达凯GD-200
减压阀耀希达凯GD-200减压阀.pdf广泛应用于
水处理设备、化工设备、石化设备、石油设备、造纸设备、采矿设备、
电力设备配套、液化气设备、食品设备、制药设备、给排水设备、机械设备阀门、电子工业阀门，城建阀门、工业
管道阀门、通用零部件、工业设备、消防暖通、
过滤设备、环保设备等领域。 适用流体：冷温水、油、A、B.重油、空气、其它非危险性流体.
GD-200
环保，大容量
* 直动式
* 由于采用压力平衡结构，即使一次压力波动，二次压力仍保持稳定
特点 直动式 / 一次压力*高 1.0MPa
类型 直动式
仕様 适用流体 冷水和热水、油 (煤油、重油 A 和 B)、空气、其它非危险性流体
一次压力 Max. 1.0MPa
二次压力 0.05 - 0.7MPa(*)
连接方式 JIS 10K FF
法兰盘型
*低差压 0.05MPa
*大减压比 10:1
*高温度 80 degree(C)
材料 阀体 球墨铸铁
阀门和阀座
丁腈橡胶和
不锈钢膜片 丁腈橡胶
●本体内面処理
15A～100A：電着塗装
125A・150A：タール系塗料（黒）又は電着塗装
■FKM(バイトン)仕様も製作いたします。
■ANSI150LBも製作いたします。
※二次側圧力
A：0.05～0.25MPa
B：0.26～0.7MPa
（ただし、100A～150Aは0.26～0.5MPa）
標準品（125A、150Aは受注生産となります。）
呼び径 L(mm) H(mm) 質量(kg) 価格（円） Cv値
15A(1/2) 145 310 8.2 74,000 2.5
20A(3/4) 150 310 8.2 74,000 4
25A(1) 150 333 10 76,000 5
32A(1 1/4) 195 397 17.3 94,500 8
40A(1 1/2) 195 397 17.3 98,000 12
50A(2) 195 415 19.2 107,000 16
65A(2 1/2) 270 555 40 165,000 28
80A(3) 270 582 43.7 185,000 36
100A(4) 308 645 70.7 280,000 68
※価格は予告なく変更することがあります。
受注品
呼び径 L(mm) H(mm) 質量(kg) 価格（円） Cv値
125A(5) 380 849 144 550,000 75
150A(6) 400 918 173 750,000 108
※価格は予告なく変更することがあります。
适用流体：冷温水，油（灯油，A。B重油），空气，其他非腐蚀性气体
一次侧压力：1.0MPa以下
二次侧压力：15A-80A (A)0.05-0.25MPa (B)0.26-0.7MPa
100A-150A (A)0.05-0.25MPa (B)0.26-0.5MPa
本体材质：球墨铸铁
接续方式：JIS 10KFF
口径：15A-150A
