产品特点： FP-XT型氧气
管道阻火器和FPV-XT型氧气管道阀门前、后阻火器是采用特种
铜合金和
不锈钢焊接而成。氧气
管道阻火器详细介绍
概述

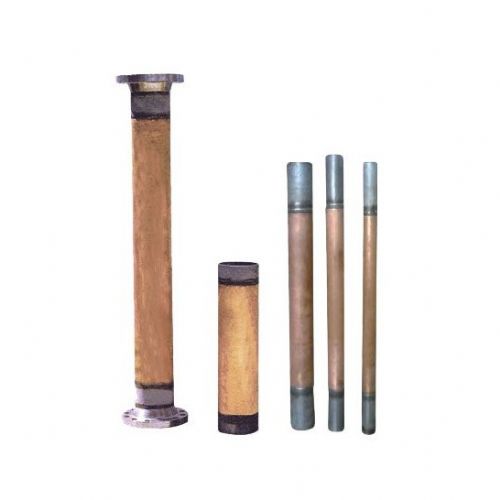

FP-XT型氧气管道阻火器和FPV-XT型氧气管道阀门前、后阻火器是采用特种铜合金和不锈钢焊接而成。可以有效地防止氧气管道阀门在突然开启时易形成的“绝热压缩”，局部温度骤升，成为着火能源；可以防止在阀门前后压差作用下，高速运动的物质微粒（如铁锈、粉尘、焊渣等）与阀后管道摩擦、撞击产生火花而成为着火能源。阻火器的使用可以迅速阻断火源，杜绝管道中燃爆事故的发生。
用途
产品广泛应用于冶金、化工等行业的氧气输送管道，可有效地切断因高速气流中杂物与管壁急剧磨擦产生的火源，杜绝管道燃爆事故的发生。用户可直接将本产品与输氧管道的适当部位焊接连通即可运行。 氧气管道阻火器适用于管道DN15-500mm，工作压力不大于3MPa的氧气管道阻火之用。有
法兰、内
螺纹连接。
氧气管道阻火器性能及材质 公称通径（DN）15－500
公称压力（MPa）1.6 2.5
试验压力（MPa） 强度 2.4 3.75
密封 1.76 2.75
氧气管道阻火器适用介质 氧气
阻燃器材质 铜
接头材质 不锈钢
主要外形及连接尺寸 氧气管道阻火器公称通径DN FP-XT氧气管道阻火器 FPV-XT氧气管道阀门前、后阻火器
型号规格 D L 型号规格 D L
15 FP-1.5T 18 600 FP-1.5T 18 1600
20 FP-2.0T 25 600 FP-2.0T 25 1600
25 FP-2.5T 32 600 FP-2.5T 32 1600
32 FP-3.2T 38 600 FP-3.2T 38 1600
40 FP-4.0T 48 600 FP-4.0T 48 1600
50 FP-5.0T 57 700 FP-5.0T 57 1700
65 FP-6.5T 76 700 FP-6.5T 76 1700
80 FP-8.0T 89 700 FP-8.0T 89 1700
100 FP-10T 108 700 FP-10T 108 1700
125 FP-12.5T 133 700 FP-12.5T 133 1700
150 FP-15T 159 800 FP-15T 159 1800
200 FP-20T 219 800 FP-20T 219 1800
250 FP-25T 273 800 FP-25T 273 1800
300 FP-30T 325 800 FP-30T 325 1800
350 FP-35T 377 800 FP-35T 377 2050
400 FP-40T 426 800 FP-40T 426 2300
450 FP-45T 480 800 FP-45T 480 2550
500 FP-50T 530 800 FP-50T 530 2800
注：1、管道公称压力PN=4MPa
2、订货时请说明氧气管道的材质及规格，以便选用相适用的接
管材料。
3、根据用户需要阻火器可采用法兰结构，法兰按JB/T82.2-94标准设计
2.管道*阻火器（GYW-1 FWL-1）
GYW-1管道阻火器产品简介:
GYW-1管道阻火器，又名GYW-1阻爆燃型管道阻火器，系新型可燃气体管道阻火器，属更新换代的新产品。
GYW-1管道阻火器经中国科学技术大学与公安部天津消防科学研究所联合测试，其性能完全符合GB13347-92《石油气体管道阻火器阻火性能和试验方法》的规定。阻火器结构合理，阻火层采用不锈
钢材料制造，耐腐蚀易于清洗。壳体采用不锈钢，碳钢等多种材料，可满足各种不同工艺管道的需要。
性能及特点：
该阻火器结构合理，重量轻，耐腐蚀，阻爆性能合格，连续13次以亚音速火焰试验每次都能阻火。易检修，安装方便。耐烧性能合格，耐烧试验1小时无回火现象。阻火器芯子采用不锈钢材料，耐腐蚀，易于清洗。壳体水压试验合格。
适用范围：
该阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨原油等，输送可燃性气体的管道上、火炬系列、油气回收系统、
加热炉燃料气的管网上、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统。
主要用途：
1、输送可燃性气体的管道上。
2、火炬系统。
3、油气回收系统。
