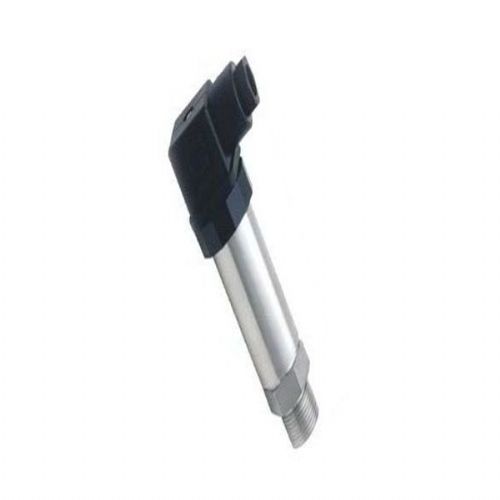

采用 HT 系列硅压阻式隔离膜充油芯体作为信号测量元件，信号处理电路位于
不锈钢壳体内，将
传感器信号转换为标准输出信号。产品经过了元器件、半成品及成品的严格测试及老化筛选，性能稳定可靠。
产品特点
测量范围广,全不锈
钢结构，航空插头出线，防护等级 IP65;
输出信号形式多样；
本
安防爆型产品符合国家防爆标准要求，取得了防爆合格证，防爆标志为 ExiaIICT6;
产品已取得 CE 认证；
产品已获得国家专利，专利号 ZL2006 2 0079219.6.
产品应用
对 316L 不锈钢无腐蚀的气体、液体压力测量
应用于石油、化工、航空航天、冶金、电力、水文等工
适用于震动环境下的液体、气体压力测量。
性能参数
量程范围 -0.1～0～0.01～100MPa
允许过载 小于等于额定量程的 1.5 倍或 110MPa（取*小值）
压力类型 表压、绝压、密封参考压型
精确度 ±0.25％（典型） ±0.5％（*大）
长期稳定性 ±0.1％F.S/年（典型） ±0.2％F.S/年（*大）
零点温度漂移 ±0.03％F.S/℃（≤100KPa） ±0.02％F.S/℃（＞100KPa）
满度温度漂移 ±0.03％F.S/℃（≤100KPa） ±0.02％F.S/℃（＞100KPa）
工作温度 -20℃~80℃
贮存温度 -40℃~120℃
供电
电源 15～30VDC（本安型经安全栅供电）
输出信号 4～20mA 0～10/20mA 0/1～5VDC
压力接口 M20×1.5 G1/2 G1/4 或用户自选
外壳材质 不锈钢 1Cr18Ni9Ti
膜片材质 316L
O 型
密封圈 氟橡胶电缆
聚乙烯绝缘电阻 100MΩ 100VDC
外壳防护等级 IP65
