结构规格参数

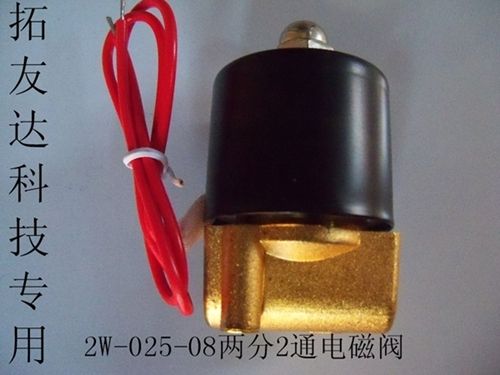

型号 2W025-06 2W025-08 2W040-10 2W160-10 2W160-15 2W200-20 2W250-25 2W350-35- 2W400-40 2W500-50
使用流体 空气、水、油、瓦斯
动作方式 直动式
型式 常闭型
流量孔径mm 2.5 4 16 20 25 35 40 50
CV值 0.23 0.6 4.8 7.6 12 24 29 48
接管口径 1/8″ 1/4″ 3/8″ 3/8″ 1/2″ 3/4″ 1″ 1″ 1/4″ 1″ 1/2″ 2″
使用流体黏度 20CST以下
工作温度 －５－８０℃
使用压力kgf/cm² 水：0-8 空气：0-8 油：0-5
使用电压范围 ±１０％
本体材料
黄铜油封材料 ＮＢＲ或ＶＩＴＯＮ
内部结构外形尺寸图
外形尺寸
型号 Ａ Ｂ Ｃ Ｄ Ｋ
2W160-10 101.5 52 115 65 G3/8″
2W160-15 101.5 52 115 65 G1/2″
2W200-20 107 57 123 70 G3/4″
2W250-25 111.5 74 134 95 G1″

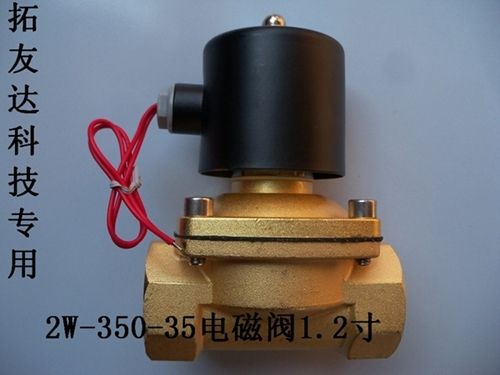

2W３50-３5 142 95 170 112 G1″G1/4″

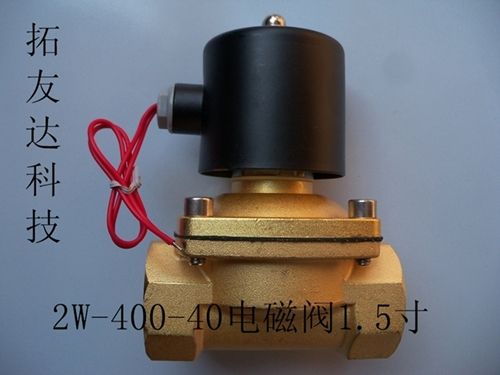

2W４０0-４０ 142 95 172 120 G1″G1/2″

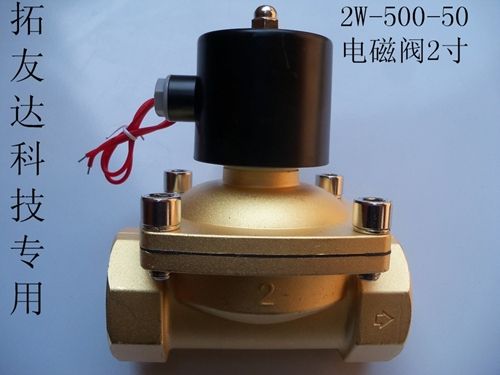

2W５００-５０ 172 123 209 168 G2″
