一、是根据国家和行业防雷标准开发设计，以及结合个人多年
防雷箱设计经验，专门针对各行业所用机柜用电提供精细保护，它不但具备对机柜内所有用电设备提供浪涌保护，同时具备对机柜所在
电源环境（厂房、楼层）提供一级电源防护的功能。它具备雷击计数，电源指示，防雷劣化指示，遥信输出等功能，机架式一体化结构，布局合理，接线方便，整体美观，实用性强的特点。
二、适用范围：
广泛用于通信、气象、交通、邮电、电力、石化、住宅、铁路、金融、证券、*、军队、学校等领域，起到雷电浪涌保护作用。
三、产品特点：
◆电源防雷采用多级防护，通流容量大，残压低；
◆电源采用差模与共模全保护方式，防护效果好；
◆节能、环保，安装简便；
◆具有各相电源指示、防雷劣化指示、以及雷击计数功能；
◆具有遥信输出功能；
◆纳秒级响应速度；
◆核心元件采用国内国际知名品牌，性能优越；
四、工作原理
在正常工作电压情况下，
防雷模块处于高阻状态，不影响电路正常工作，防雷箱防雷指示亮绿灯（电源指示与防雷指示集成）。
当线路由于雷击或开关操作出现瞬时脉冲过电压时，
防雷器模块在纳秒级时间内迅速导通，同时雷电计数器显示累计计数次数，将过电压短路到大地泄放，当该脉冲过电压消失后，防雷模块又自动恢复高阻状态，不影响用户供电。
当浪涌电压过大，通流容量超过*大值，使防雷模块劣化，该模块中过流与过热过热脱扣装置会自动断开防雷模块回路，保护电源电路工作不受影响，防止火灾；此时防雷指示灯变红色，指示防雷器故障，提醒用户及时更换。
五、雷电计数器功能介绍
（1）雷电计数：当线路感应雷电及操作过电压时，计数器自动累计计数次数；
（2）按“读数”可显示雷击次数，平时计数显示器熄灭；
（3）工作状态显示：a)L1、L2、L3指示灯亮绿灯，各相电源正常，B级、C级防雷指示灯亮绿灯，则防雷器工作正常， b)电源指示灯熄灭：指示对应相有故障或者缺相，防雷指示灯亮红灯时，防雷模块劣化，提醒用户及时更换。
六、技术参数

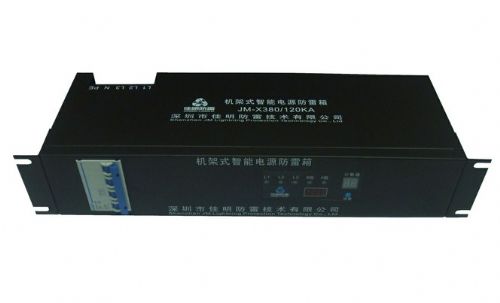

产品型号 JM-X380/120KA
参数 B级 C级
标称通流容量In(KA) 60 10
*大通流容量Imax(KA) 120 20
保护水平Up（KV） 2.6 1.0
保护模式 L-PE、N-PE； 全保护
标称工作电压 220/380VAC 50—60Hz
持续工作电压 385VAC
响应时间（ns） ＜25
漏电流（μA） ≤20
末端保护水平（KV） ＜1.0
接线端子 6-35MM2（多股
铜芯线）；
防雷劣化指示 正常绿色，劣化红色；
遥信输出 具备：No Nc C
适用电源制式 TN系统；TT系统；IT系统；
工作环境 温度：-40℃～+80℃，相对湿度＜95％
外壳材料
钢板喷塑
尺寸（mm） 483×160×85
