用途及特点

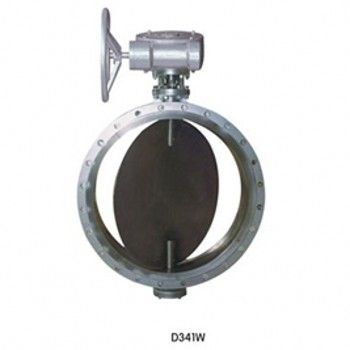

D341W涡轮
法兰式通风
蝶阀采用与阀体相同材料加工成
密封圈，其适用温度随阀体选材而定，公称压力≤0.6MPa,一般适用于工业、冶金、环保等
管道作通风调节介质流量之用。
其主要特点为：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
采用标准
设计标准:GB/T12238-1989 JB/T8692-1998
法兰连接尺寸:GB/T9115.1-2000
结构长度 :GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
主要技术参数
公称通径
DN（mm）
50～2000
公称压力
PN（MPa）
0.05
0.25
0.6
试验压力
强度试验
0.075
0.375
0.9
密封试验
≤1％泄漏量
适用介质
煤气、含尘气体、烟道气等。
驱动形式
手动、蜗杆蜗轮传动、气传动、电传动。
主要零件材质
零件名称
材料
阀体
铸钢、
不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈
与阀体相同
阀杆
碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料 氟塑料、柔性石墨
密封材料选用和适用温度
材料品种
碳素钢
低温碳钢
合金钢 奥氏体不锈钢
铬钼钢
代号
WCB
LCB
WC6或 WC9
C5或or C12
铬Cr-18型e、304、316
12CrMoV
耐*高温度
425℃
345℃
595℃
650℃
600℃
560℃
耐*低温度e
-29℃
-46℃
-29℃
-29℃
-196℃
-40℃
适用工作温度
≤425℃
≤345℃
≤595℃
≤650℃
≤600℃
≤560℃
