用途：

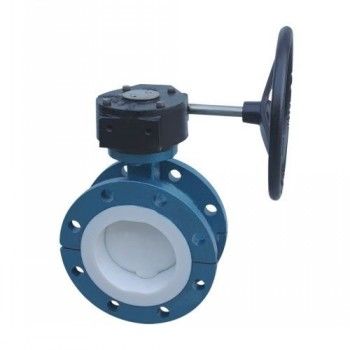

本
蝶阀*于控制非腐蚀性或强腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种氟塑料，适用于不同工作温度和液体管路.
适用温度：≤85℃、≤100℃、≤120℃≤150℃(按照衬里和隔膜材料)
性能规范：
设计规范
结构长度
连接
法兰 试验与检验
产品标识
供货规范
MSS SP-67
MSS SP-67
ANSI B16.10
ANS1B 16.5
API 605
API598
MSS SP-25
MSS SP-67
零部件材料
序号
零件名称
灰铸铁 铸钢
不锈耐酸锈钢
超低碳不锈耐酸锈钢
Z
C
P
R
PL
RL
1
阀体
A126-C
A216-WCB
A351-CF8
A351-CF8M
A351-CF3
A351-CF3M
2
蝶板
A216-WCB
A105
A351-CF8
A351-CF8M
A351-CF3
A351-CF3M
3
阀杆
A182-F6
A182-F304
A182-F316
A182-F304L
A181-F316L
4
衬里/ 阀座
PIFE （ F4 、 PCTFE （ F48) 、 PFA （可溶性 F4 ）
5
紧固销
A182-F6
A182-F304
A182-F316
6
填料 PTFE （ F 4 ）
PTFE （ F4 ）
7
填料压盖
A216-WCB
CF8
CF8M
CF3
CF3M
8
支架
A216-WCB
A351-CF8.
A351-CF8
9
紧固
螺栓 A193-87
A193-B8M
A193-B8M
10
螺母 A194-2H
A194-8
A194-8
规格尺寸表：
公称通径
标准值
参考值
DN
(mm)
NPS
inch
L
D
D1
D2
f
b
Z- φ d
W
D0
H
WT(kg)
Class125Lb/150Lb
80
3
127
190
152.5
127
2
19
4- φ 19
250
170
14
100
4
127
229
190.5
157
2
24
8- φ 19
300
180
16
125
5
127
254
216
186
2
24
8- φ 22
300
275
18
150
6
127
279
241.5
216
2
26
8- φ 22
200
295
42
200
8
152.4
343
298.5
270
2
29
8- φ 22
200
320
78
250
10
203.2
406
362
324
2
31
12- φ 25
240
385
120
300
12
203.2
483
432
381
2
32
12- φ 25
240
390
145
350
14
203.2
533
476
413
2
35
12- φ 29
280
450
202
400
16
203.2
597
540
470
2
34
16- φ 29
280
510
235
450
18
203.2
635
579
533
2
40
16- φ 32
320
540
358
500
20
203.2
813
635
584
2
43
20- φ 32
320
570
420
600
24
203.2
887
749.5
